Öffnungsantriebe

E 212 24 V * Elektrolinearantrieb zur Automatisierung von Flachform-Oberlichtöffnern

Linearantrieb E 212 R E 212 R
  • Kostengünstige und einfache motorische Lösung für die Ansteuerung von mehreren Scheren
  • Schmale und dezente Optik integriert sich optimal in das Fassadendesign
  • Öffnungsweite über Hublänge variabel regulierbar und bedarfsgerecht einstellbar
  • Lastabschaltung und integrierter Endschalter sowie Hub sind einstellbar
  • Komplett vormontierte Baugruppen erleichtern die Montage
Kontaktieren Sie uns

E 212 24 V

Anwendungsbereiche

  • Automatisierung der GEZE Oberlichtöffner OL 90 N, OL 95 und OL 320
  • Natürliche Lüftung im Fassadenbereich
  • Einwärts öffnende Kippflügel
  • Montage an Holz-, Kunststoff- oder Metallfenstern
  • Rahmenmontage

Technische Daten zum Produkt

E 212 24 V
Abmessungen 211 x 30 x 80 mm
Platzbedarf auf Rahmen (min.) Platzbedarf ist individuell zu ermitteln
Platzbedarf auf Flügel (min.) Platzbedarf ist individuell zu ermitteln
Druckkraft 1500 N
Zugkraft 1500 N
Betriebsspannung 24 V DC
Stromaufnahme 1.2 A
Leistungsaufnahme 29 W
Einschaltdauer 25 %
Min. Aderquerschnitt 2.5 mm²
Anzahl der Adern 3 Adern
Betriebstemperatur -20 - 60 °C
Schutzart IP42
Art der Hubverkürzung Mechanisch
Endlagenabschaltung ausgefahren Endschalter
Endlagenabschaltung eingefahren Endschalter
Überlastabschaltung Ja
Kippfenster EINWÄRTS Rahmenmontage Ja

Downloads

Öffnungsantrieb - OL 100 mit E 212, Herz-Zentrum

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Einbausituation (50104)
Öffnungsantrieb - OL 90 mit E 212, VGH Versicherungen

KENNZEICHNUNGSPFLICHT:  © Lothar Wels / GEZE GmbH

Einbausituation (46989)
E 212 Elektrolinearantrieb OL 90 N Schere (.dwg | 449 KB)
E 212 Elektrolinearantrieb OL 90 N Schere (.dwg | 469 KB)
E 212 Elektrolinearantrieb, OL 90 N Schere (.dxf | 2 MB)
E 212 Elektrolinearantrieb, OL 90 N Schere (.dxf | 2 MB)

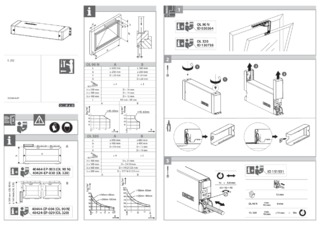

E 212 Spindelantrieb Hub 40 - 70 mm (.pdf | 242 KB) Einbauzeichnung DE EN (786690)

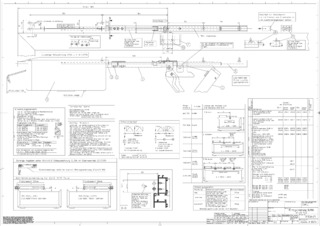

Einbauzeichnungen OL 90 N mit E 212 und Zusatzverriegelung (.pdf | 472 KB) Einbauzeichnung DE (1603604)

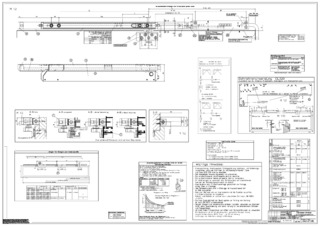

OL 320 mit E 212 horizontal (.pdf | 396 KB) Einbauzeichnung DE (1603531)
OL 320 mit E 212 horizontal (.dxf | 1 MB)
OL 320 mit E 212 horizontal (.dwg | 376 KB)

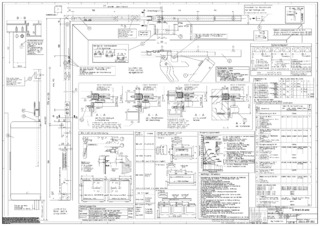

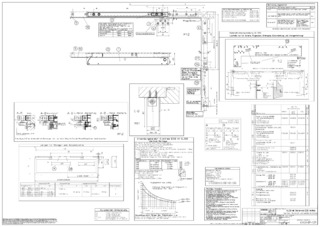

OL 320 mit E 212 vertikal (.pdf | 410 KB) Einbauzeichnung DE (785319)
OL 320 mit E 212 Vertikal (.dxf | 1 MB)
OL 320 mit E 212 vertikal (.dwg | 403 KB)

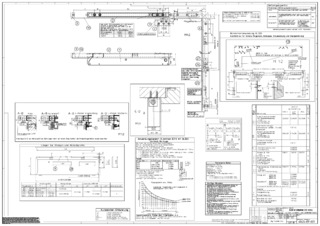

OL 320 mit E 212 vertikal (.pdf | 411 KB) Einbauzeichnung DE (1603524)
OL 320 mit E 212 vertikal (.dxf | 1 MB)
OL 320 mit E212 Horizontal (.dxf | 1 MB)

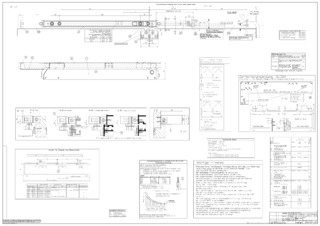

OL 320 mitE 212 horizontal (.pdf | 411 KB) Einbauzeichnung DE (786249)
OL 320 Zusatzverriegelung mit Handhebel, Kurbel oder E212 (.dxf | 3 MB)

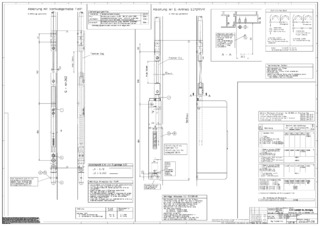

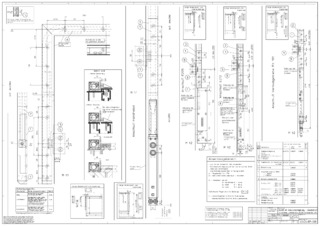

OL 320 Zusatzverriegelung mit Handhebel, Kurbel oder E212 (.pdf | 263 KB) Einbauzeichnung DE (785285)

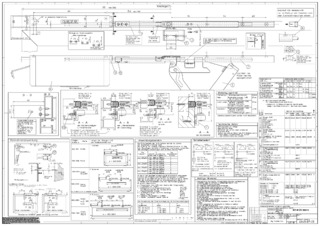

OL 90 N flexible Betätigung mit E 212 und Fz 91 (.pdf | 256 KB) Einbauzeichnung DE (784955)
OL 90 N am Dreieckfenster (.dwg | 497 KB)

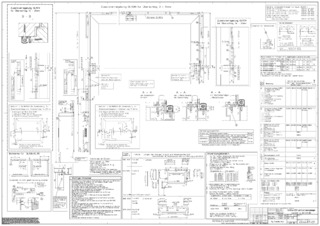

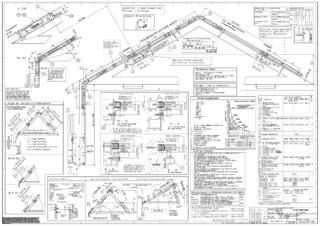

OL 90 N am Dreieckfenster (.pdf | 479 KB) Einbauzeichnung DE (1603585)
OL 90 N am Dreieckfenster (.dxf | 2 MB)
OL 90 N flexible Bedienung mit E 212 und Fz 91 (.dwg | 266 KB)
OL 90 N flexible Bedienung mit E 212 und Fz 91 (.dxf | 839 KB)
OL 90 N Klapp außwärts mit Handhebel, Eckwinkelgetriebe Fz 91 oder E 212 (.DXF | 1 MB)
OL 90 N mit E 212 horizontal (.dwg | 454 KB)

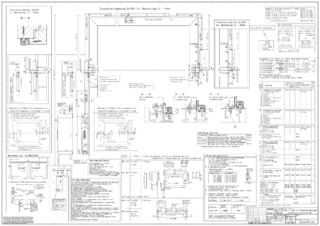

OL 90 N mit E 212 und Zusatzverriegelungen (.pdf | 456 KB) Einbauzeichnung DE (785432)
OL 90 N mit E 212 vertikal (.dwg | 513 KB)
OL 90 N mit E 212 vertikal (.pdf | 480 KB) Einbauzeichnung DE (785071)

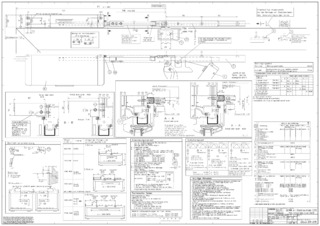

OL 90 N mit Elektroantrieb E 212 (.pdf | 418 KB) Einbauzeichnung DE (785675)
OL 95 + E 212 Zusatzverriegelungen (.dwg | 383 KB)

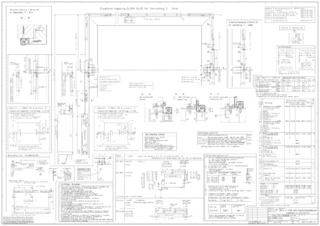

OL 95 mit E 212 und Zusatzverriegelungen (.pdf | 537 KB) Einbauzeichnung DE (785891)
OL 95 mit E 212 horizontal (.pdf | 478 KB) Einbauzeichnung DE (1603622)
OL 95 mit E 212 horizontal (.dwg | 447 KB)
OL 95 mit E 212 und Zusatzverriegelung (.dwg | 236 KB)
OL 95 mit E 212 vertikal (.dwg | 477 KB)

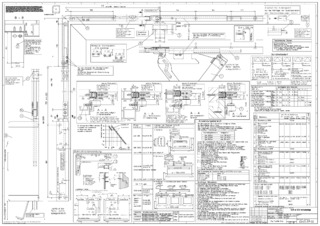

OL 95 mit E 212 vertikal (.pdf | 509 KB) Einbauzeichnung DE (1603629)
Linearantrieb E 212 R

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Produktaufnahme (44586)
E 212 R1 mit OL 100

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Produktaufnahme (44655)
Öffnungsantrieb - E 212 R1 mit OL 90

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Produktaufnahme (44474)

Varianten & Zubehör

Sicherheitsschere Nr. 35
Zubehör

Sicherheitsschere Nr. 35

Für die Absicherung von Kippflügeln

Produktdetails
Sicherheitsschere Nr. 60
Zubehör

Sicherheitsschere Nr. 60

Für die Absicherung von Kippflügeln

Produktdetails
Kupplungsstück
Zubehör

Kupplungsstück E 212

Zur Kopplung des E 212 mit der OL 320 Schere

Produktdetails

* Hinweis zu den gezeigten Produkten

Die aufgeführten Produkte können in der Form, Art, Eigenschaft und Funktion (Design, Maße, Verfügbarkeit, Zulassungen, Normen usw.) länderspezifisch abweichen. Kontaktieren Sie hierzu bitte Ihren GEZE Ansprechpartner oder senden Sie uns gerne eine E-Mail .
