OL 95

Schere OL 95 * Schere OL 95 ohne Flügelbock

OL 95 offen Aufliegender Flachform-Oberlichtöffner für vertikal eingebaute Rechteckfenster mit Öffnungsweite 220 mm
  • Erreicht bei allen Flügelhöhen die volle Öffnungsweite von 220 mm
  • Geringer Platzbedarf durch flaches Design der Schere
  • Verriegelung in der Schere gewährleistet eine sichere Flügelverriegelung
  • Aushängesperre und abschließbarer Handhebel bieten zusätzliche Sicherheit
  • Scherenaushängung durch Auslösetaste erleichtert die Fensterreinigung von innen und außen
  • Komplett vormontierte Baugruppen erleichtern die Montage
Kontaktieren Sie uns

Schere OL 95

Anwendungsbereiche

  • Belüftung von Räumen und Treppenhäusern
  • Pfosten-Riegel-Konstruktionen durch geringere Bauhöhe
  • Einwärts öffnende Rechteckfenster mit Kipp-, Klapp-, Dreh- und Schwingflügeln
  • Montage an Holz-, Kunststoff- oder Metallfenstern
  • Flügelmontage

Technische Daten zum Produkt

Schere OL 95
Flügelbreite (min.) 440 mm
Flügelhöhe (min.) 350 mm
Flügelgewicht (max.) 60 kg
Platzbedarf (max.) 21 mm

Downloads

OL 90 N mit Handhebel, Kunsthochschule Alfter

KENNZEICHNUNGSPFLICHT:  © Lothar Wels / GEZE GmbH

Einbausituation (51233)

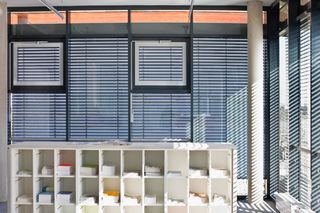

OL 90 N mit Handhebel, Kunsthochschule Alfter

KENNZEICHNUNGSPFLICHT:  © Lothar Wels / GEZE GmbH

Einbausituation (48396)
OL 90 N, Hotel Amano

KENNZEICHNUNGSPFLICHT:  © Stefan Dauth / GEZE GmbH

Einbausituation (47720)
OL 90 N, Stadtquartier Killesberg

KENNZEICHNUNGSPFLICHT:  © Nikolaus Grünwald / GEZE GmbH

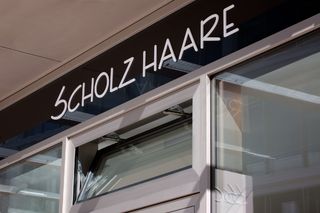

Einbausituation (492379)

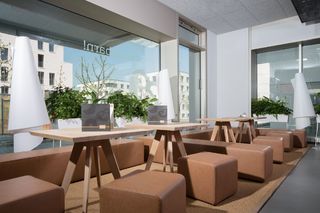

OL 90 N, Stadtquartier Killesberg

KENNZEICHNUNGSPFLICHT:  © Nikolaus Grünwald / GEZE GmbH

Einbausituation (492380)

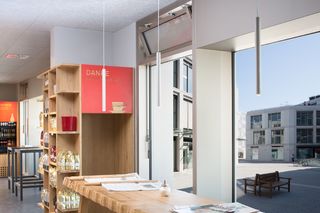

OL 90 N, Stadtquartier Killesberg

KENNZEICHNUNGSPFLICHT:  © Nikolaus Grünwald / GEZE GmbH

Einbausituation (492381)
TS 5000 + OL 90 N Pfosten Riegel Übertragung, Augustinum

KENNZEICHNUNGSPFLICHT:  © Dirk Wilhelmy / GEZE GmbH

Einbausituation (44512)
OL 95 am Klappflügel einwärts öffnend (.dwg | 570 KB)
OL 95 am Klappflügel einwärts öffnend (.dxf | 2 MB)
OL 95 mit Fz 91 und Zusatzverriegelungen (.dwg | 458 KB)
OL 95 + E 212 Zusatzverriegelungen (.dwg | 383 KB)

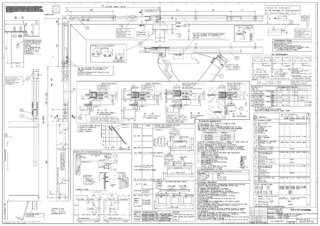

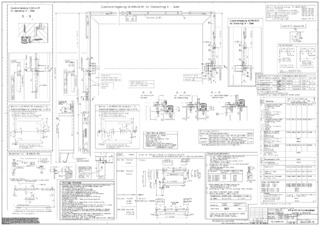

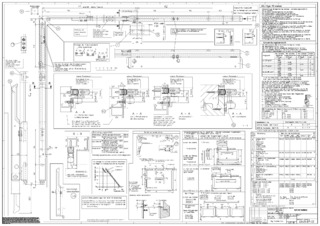

OL 95 am Klappflügel einwärts öffnend (.pdf | 584 KB) Einbauzeichnung DE (786245)
OL 95 am Schrägfenster (.pdf | 458 KB) Einbauzeichnung DE (1603635)
OL 95 am Schrägfenster (.dwg | 447 KB)
OL 95 am Schrägfenster (.dxf | 2 MB)
OL 95 am Schrägfenster mit Vertikalgetriebe Fz 91 oder Getriebe Fz 92 (.pdf | 555 KB) Einbauzeichnung DE (784948)
OL 95 am Schrägfenster mit Vertikalgetriebe Fz91 oder Getriebe Fz92 (.dwg | 515 KB)
OL 95 mit E 212 und Zusatzverriegelungen (.pdf | 537 KB) Einbauzeichnung DE (785891)
OL 95 mit E 212 horizontal (.pdf | 478 KB) Einbauzeichnung DE (1603622)
OL 95 mit E 212 horizontal (.dwg | 447 KB)
OL 95 mit E 212 und Zusatzverriegelung (.pdf | 474 KB) Einbauzeichnung DE (1603652)
OL 95 mit E 212 und Zusatzverriegelung (.dwg | 236 KB)
OL 95 mit E 212 vertikal (.dwg | 477 KB)
OL 95 mit E 212 vertikal (.pdf | 509 KB) Einbauzeichnung DE (1603629)
OL 95 mit Fz 91 und Zusatzverriegelungen (.pdf | 477 KB) Einbauzeichnung DE (785332)
OL 95 mit Fz 91 und Zusatzverriegelungen (.dxf | 2 MB)
OL 95 mit Handhebel (.dwg | 468 KB)
OL 95 mit Handhebel (.pdf | 467 KB) Einbauzeichnung DE (1603615)
OL 95 mit Handhebel (.dxf | 2 MB)
OL 95 mit Vertikalgetriebe Fz 91 oder Eckwinkelgetriebe Fz 90 (.pdf | 503 KB) Einbauzeichnung DE (785322)
OL 95 mit Vertikalgetriebe Fz 91 oder Eckwinkelgetriebe Fz 90 (.dwg | 461 KB)
OL 95 mit Vertikalgetriebe Fz 91 oder Eckwinkelgetriebe Fz 90 (.dxf | 2 MB)
OL 95 mit Zusatzverriegelung (.dxf | 1 MB)
OL 95 mit Zusatzverriegelung (.dwg | 221 KB)
OL 95 mit Zusatzverriegelung (.pdf | 397 KB) Einbauzeichnung DE (1603642)
OL 95 Zusatzverriegelungen Überschlag 0-17 mm und 14-25 mm (.pdf | 446 KB) Einbauzeichnung DE (785155)
OL 95 Zusatzverriegelungen Überschlag 0-17 mm und 14-25 mm (.dwg | 360 KB)

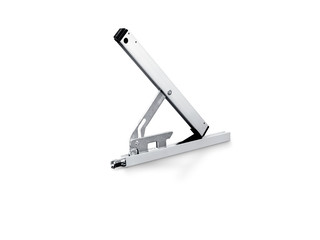

OL 95 offen

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Produktaufnahme (50594)
OL 90 N geschlossen

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Produktaufnahme (50401)

Varianten & Zubehör

Gleitender Flügelbock an Holzfenster mit Euronut für Sonderfensterformen
Zubehör

Gleitender Flügelbock für OL 90 N / OL 95

Gleitender Flügelbock für Sonderfensterformen passend für OL 90 N / OL 95 Schere an Holzfenster mit Euronut

Produktdetails
Gleitender Flügelbock für Sonderfensterform
Zubehör

Gleitender Flügelbock für OL 90 N / OL 95

Gleitender Flügelbock für Sonderfensterformen passend für die OL 90 N / OL 95 Schere

Produktdetails
Gleitender Flügelbock für Sonderfensterform
Zubehör

Standard Flügelbock für OL 90 N / OL 95

Standard Flügelbock passend für OL 90 N und OL 95 Schere

Produktdetails

* Hinweis zu den gezeigten Produkten

Die aufgeführten Produkte können in der Form, Art, Eigenschaft und Funktion (Design, Maße, Verfügbarkeit, Zulassungen, Normen usw.) länderspezifisch abweichen. Kontaktieren Sie hierzu bitte Ihren GEZE Ansprechpartner oder senden Sie uns gerne eine E-Mail .
