OL 90 N

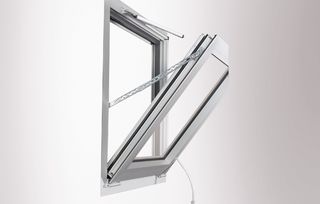

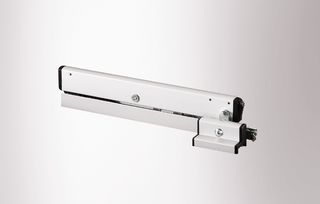

Schere OL 90 N Schere OL 90 N mit Standard-Flügelbock

GEZE OL 90 N Schere
  • Erreicht bei allen Flügelhöhen die volle Öffnungsweite von 170 mm
  • Geringer Platzbedarf durch flaches Design der Schere
  • Verriegelung in der Schere gewährleistet eine sichere Flügelverriegelung
  • Aushängesperre an der Schere bietet zusätzliche Sicherheit
  • Scherenaushängung durch Auslösetaste erleichtert die Fensterreinigung von innen und außen
  • Komplett vormontierte Baugruppen erleichtern die Montage
Kontaktieren Sie uns

Schere OL 90 N

Anwendungsbereiche

  • Komfortable und tägliche Lüftung von Räumen und Treppenhäusern
  • Einwärts öffnende Rechteckfenster mit Kippflügel
  • Montage an Holz- (keine Euronut), Kunststoff- oder Leichtmetallfenstern
  • Rahmenmontage

Einbausituationen in Referenzobjekten und Videos

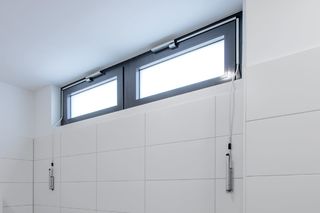

Oberlichtöffner OL 90 N mit Handhebel Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm

Oberlichtöffner OL 90 N mit Handhebel

Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm © GEZE GmbH

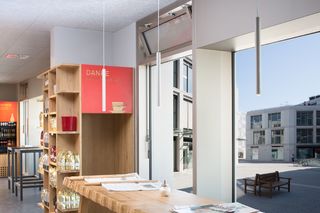

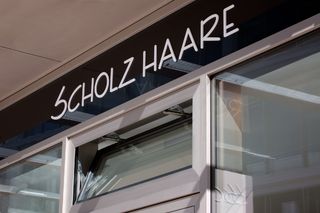

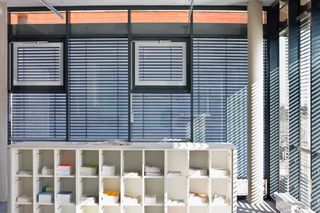

OL 90 N, Stadtquartier Killesberg Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm

OL 90 N, Stadtquartier Killesberg

Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm © Nikolaus Grünwald / GEZE GmbH

OL 90 N, Stadtquartier Killesberg Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm

OL 90 N, Stadtquartier Killesberg

Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm © Nikolaus Grünwald / GEZE GmbH

OL 90 N, Stadtquartier Killesberg Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm

OL 90 N, Stadtquartier Killesberg

Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm © Nikolaus Grünwald / GEZE GmbH

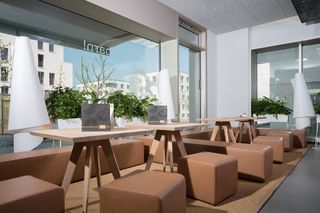

OL 90 N, Hotel Amano Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm

OL 90 N, Hotel Amano

Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm © Stefan Dauth / GEZE GmbH

OL 90 N mit Handhebel, Kunsthochschule Alfter Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm

OL 90 N mit Handhebel, Kunsthochschule Alfter

Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm © Lothar Wels / GEZE GmbH

OL 90 N mit Handhebel, Kunsthochschule Alfter Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm

OL 90 N mit Handhebel, Kunsthochschule Alfter

Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm © Lothar Wels / GEZE GmbH

TS 5000 + OL 90 N Pfosten Riegel Übertragung, Augustinum TS 5000: Feuer- und Rauchschutztüren + OL 90 N : Einwärts öffnende Kippfenster , Pfosten Riegel Übertragung

TS 5000 + OL 90 N Pfosten Riegel Übertragung, Augustinum

TS 5000: Feuer- und Rauchschutztüren + OL 90 N : Einwärts öffnende Kippfenster , Pfosten Riegel Übertragung © Dirk Wilhelmy / GEZE GmbH

Technische Daten zum Produkt

Schere OL 90 N
Öffnungsweite (max.) 170 mm
Flügelbreite (min.) 380 mm
Flügelhöhe (min.) 250 mm
Flügelgewicht (max.) 80 kg
Platzbedarf (max.) 19 mm
Öffnungsweite einstellbar (Hubreduzierung) Ja

Downloads

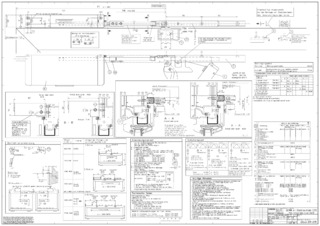

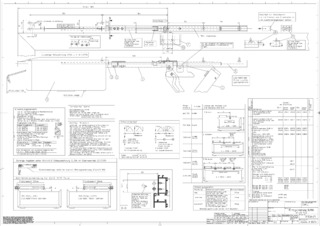

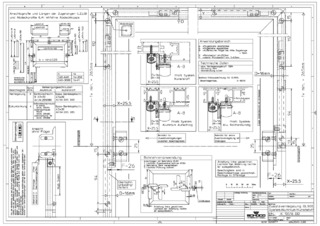

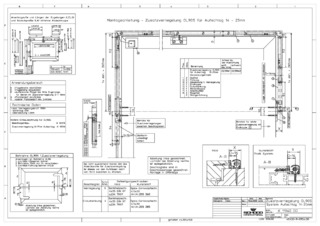

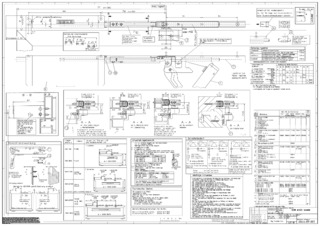

Blockbilder OL 90 N (.dwg | 1 MB)

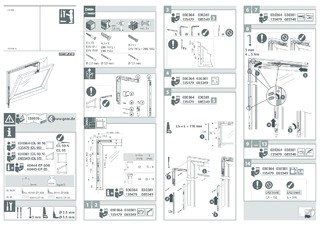

Blockbilder OL 90 N (.pdf | 557 KB) Einbauzeichnung DE EN (785027)

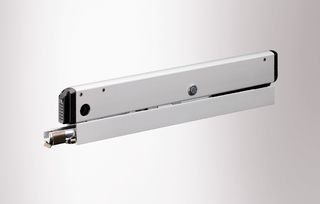

E 212 Elektrolinearantrieb OL 90 N Schere (.dwg | 469 KB)
E 212 Elektrolinearantrieb OL 90 N Schere (.dwg | 449 KB)
E 212 Elektrolinearantrieb, OL 90 N Schere (.dxf | 2 MB)
E 212 Elektrolinearantrieb, OL 90 N Schere (.dxf | 2 MB)
OL 90 N flexible Betätigung mit E 212 und Fz 91 (.pdf | 256 KB) Einbauzeichnung DE (784955)
OL 90 N am Klappflügel einwärts öffnend (.pdf | 563 KB) Einbauzeichnung DE (785364)
OL 90 N am Klappflügel einwärts öffnend (.dwg | 635 KB)

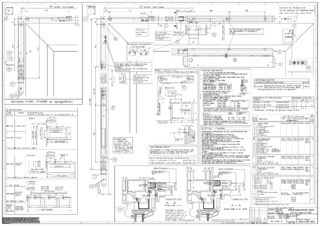

OL 90 N am Schrägfenster (.pdf | 425 KB) Einbauzeichnung DE (784949)

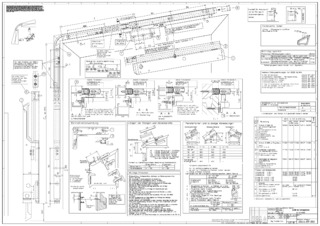

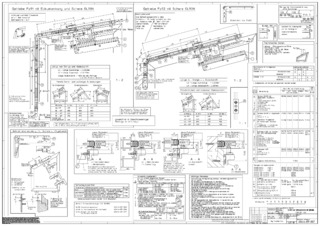

OL 90 N am Schrägfenster mit Vertikalgetriebe Fz 91 oder Getriebe Fz 92 (.pdf | 533 KB) Einbauzeichnung DE (785659)
OL 90 N flexible Bedienung mit E 212 und Fz 91 (.dwg | 266 KB)
OL 90 N flexible Bedienung mit E 212 und Fz 91 (.dxf | 839 KB)

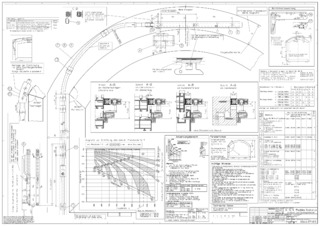

OL 90 N flexibles Gestänge am Rund - und Flachbogenfenster (.pdf | 424 KB) Einbauzeichnung DE (785078)
OL 90 N für Schrägfenster mit Handhebel (.dwg | 359 KB)
OL 90 N mit E 212 horizontal (.pdf | 452 KB) Einbauzeichnung DE EN (1597326)

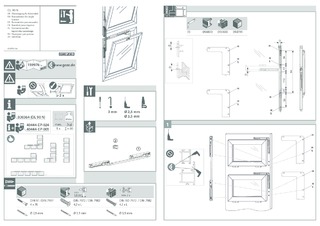

OL 90 N mit Eckwinkelübertragung für übereinander liegende Kippflügel (.dxf | 1 MB)

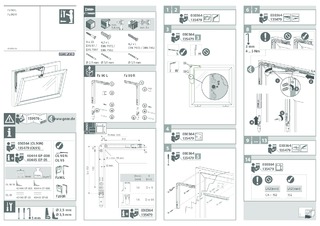

OL 90 N mit Elektroantrieb E 212 (.pdf | 418 KB) Einbauzeichnung DE (785675)

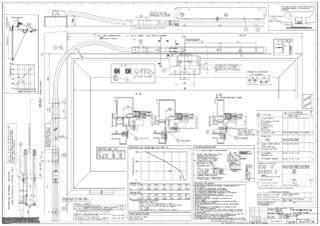

OL 90 N mit flexiblem Zug für Pfosten-Riegelfassade (.pdf | 363 KB) Einbauzeichnung DE (786208)
OL 90 N mit flexiblem Zug für Pfosten-Riegelfassade (.dwg | 425 KB)
OL 90 N mit Fz 91 oder Fz 90 (.dxf | 2 MB)

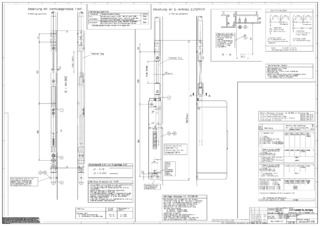

OL 90 N mit Fz 91 und Zusatzverriegelungen (.dxf | 2 MB)

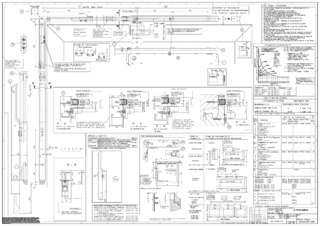

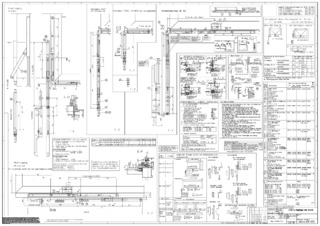

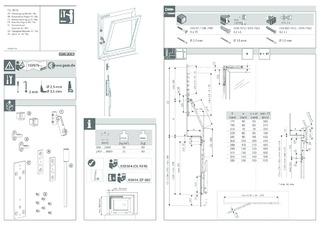

OL 90 N mit Getriebe Fz 91 oder Fz 90 (.pdf | 425 KB) Einbauzeichnung DE (786211)
OL 90 N mit Getriebe Fz 91 oder Fz 90 (.dxf | 2 MB)
OL 90 N mit Getriebe Fz 91 und Fz 90 (.dwg | 462 KB)

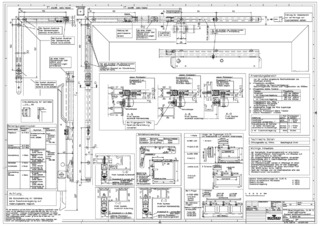

OL 90 N mit Handhebel (.pdf | 433 KB) Einbauzeichnung DE (1708312)
OL 90 N mit Handhebel (.dwg | 444 KB)
OL 90 N mit Kupplung für verdeckte Verriegelung (.dwg | 261 KB)
OL 90 N Schere (.dwg | 430 KB)
OL 90 N Schere (.dxf | 2 MB)
OL90 N flexible Gestänge Rund- und Flachbogen (.dwg | 246 KB)
