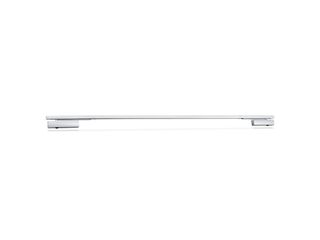

TS 5000 L-ISM * Gleitschienentürschließersystem Bandgegenseite für zweiflügelige Türen bis 2800 mm Bandabstand mit integrierter Schließfolgeregelung
- System aus zwei Türschließern TS 5000 L und ISM Gleitschiene für Bandgegenseite
- Stufenlos einstellbare Schließkraft von EN2-6
- Für rechts und links angeschlagene Türen ohne Umstellung verwendbar
- Schließfolgeregelung hält den Gangflügel in Warteposition bis der Standflügel geschlossen ist
- Hydraulischer Endschlag, der die Tür kurz vor Geschlossenlage beschleunigt
- Schließgeschwindigkeit kann individuell angepasst werden
- Integrierte Öffnungsdämpfung, bremst stark aufgeworfene Türen ab
- Optische Schließkraftanzeige zum leichten Kontrollieren der Einstellung
- Alle Funktionen von vorn einstellbar
Anwendungsbereiche
- Feuer- und Rauchschutztüren
- Zweiflügelige Anschlagtüren
- Symmetrische und asymmetrische Türteilung möglich
- Anschlagtüren bis 2800 mm Bandabstand und 1400 mm Flügelbreite
- Minimaler Bandabstand 1360 mm, minimale Breite des Standflügels 380 mm
- Panikfunktion am Gangflügel verfügbar
- Türblattmontage Bandgegenseite
Einbausituationen in Referenzobjekten und Videos
Gleitschienentürschließer TS 5000 L-ISM, verbaut im Rheinlandhaus in Köln.
Gleitschienentürschließersystem Bandgegenseite für zweiflügelige Türen mit Antipanikfunktion und Schließfolgeregelung. © Lothar Wels / GEZE GmbH
Gleitschienentürschließer TS 5000 L-ISM, verbaut im City Point in Fürstenfeldbruck.
Gleitschienentürschließersystem Bandgegenseite für zweiflügelige Türen mit Antipanikfunktion und Schließfolgeregelung. © Robert Sprang / GEZE GmbH

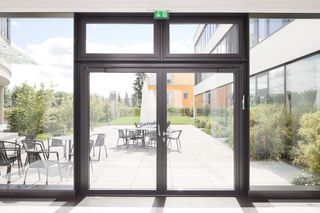

Gleitschienentürschließer TS 5000 L-ISM, verbaut in der Häussler Global Office GmbH in Stuttgart.
Gleitschienentürschließersystem Bandgegenseite für zweiflügelige Türen mit Antipanikfunktion und Schließfolgeregelung. © Dirk Wilhelmy / GEZE GmbH
Gleitschienentürschließer TS 5000 L-ISM, verbaut bei Unilever in Hamburg.
Gleitschienentürschließersystem Bandgegenseite für zweiflügelige Türen mit Antipanikfunktion und Schließfolgeregelung. © Jochen Stüber / GEZE GmbH

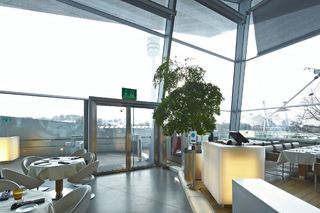

Gleitschienentürschließer TS 5000 L-ISM, verbaut in der BMW Welt in München.
Gleitschienentürschließersystem Bandgegenseite für zweiflügelige Türen mit Antipanikfunktion und Schließfolgeregelung. © Robert Sprang / GEZE GmbH
Gleitschienentürschließer TS 5000 L-ISM, verbaut im Dorniermuseum in Friedrichshafen.
Gleitschienentürschließersystem Bandgegenseite für zweiflügelige Türen mit Antipanikfunktion und Schließfolgeregelung. © Dirk Wilhelmy / GEZE GmbH
Technische Daten zum Produkt
| TS 5000 L-ISM | |
| Barrierefrei nach DIN 18040 bis Flügelbreite (max.) in mm | 1100 mm |
| Flügelbreite (max.) | 1400 mm |
| Montageart | Türblattmontage Bandgegenseite |
| Öffnungswinkel (max.) | 130 ° |
| Minimaler Bandabstand | 1360 mm |
| Minimale Standflügelbreite | 380 mm |
| Eignung Brandschutztüren | Ja |
| Schließkraft einstellbar | Ja, stufenlos |
| Schließgeschwindigkeit einstellbar | Ja |
| Endschlag einstellbar | Ja, über Ventil |
| Öffnungsdämpfung integriert | Ja, hydraulisch einstellbar |
| Position Schließkraftverstellung | Vorn |
| Optische Schließkraftanzeige | Ja |
| Feststellung | Optional |
| Schließfolgeregelung integriert | Ja |
