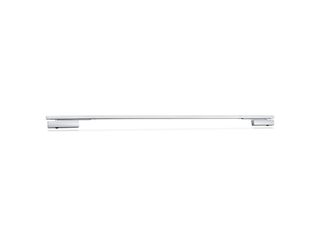

TS 5000 E-ISM ECline * Gleitschienentürschließersystem für barrierefreie, leicht öffnende zweiflügelige Türen bis 1250 mm Flügelbreite nach DIN 18040 mit integrierter Schließfolgeregelung und elektrischer Feststellung
- System mit zwei Türschließern TS 5000 ECline und E-ISM Gleitschiene
- Stufenlos einstellbare Schließkraft von EN3-5
- Betriebsspannung 24 V DC
- Für rechts und links angeschlagene Türen ohne Umstellung verwendbar
- Elektrische Feststellung in der Gleitschiene des Standflügels, Feststellbereich 80°-130°
- Feststellung des Gangflügels erfolgt über Haftmagnet oder Freilauftürschließer
- Schließfolgeregelung hält den Gangflügel in Warteposition bis der Standflügel geschlossen ist
- Hydraulischer Endschlag, der die Tür kurz vor Geschlossenlage beschleunigt
- Schließgeschwindigkeit kann individuell angepasst werden
- Integrierte Öffnungsdämpfung, bremst stark aufgeworfene Türen ab
- Optische Schließkraftanzeige zum leichten Kontrollieren der Einstellung
- Alle Funktionen von vorn einstellbar
- Abfrage der Offenhaltung des Türflügels über potentialfreien Kontakt der elektrischen Feststellung
Anwendungsbereiche
- Feuer- und Rauchschutztüren
- Zweiflügelige rechte und linke Anschlagtüren
- Anschlagtüren bis 2500 mm Bandabstand, Überlänge bis 3200 mm
- Symmetrische und asymmetrische Türteilung möglich

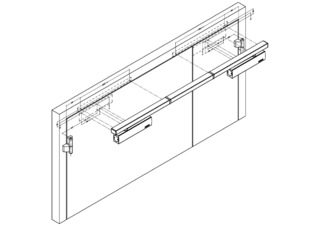

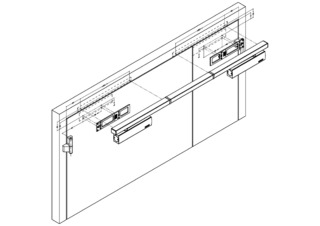

- Türblattmontage Bandseite
- Feststellanlagen mit integrierter Feststellung
Technische Daten zum Produkt
TS 5000 E-ISM ECline | |
Barrierefrei nach DIN 18040 bis Flügelbreite (max.) in mm | 1250 mm |
Flügelbreite (max.) | 1250 mm |
Montageart | Türblattmontage Bandseite |
Öffnungswinkel (max.) | 180 ° |
Eingangsspannung | 24 V DC |
Minimaler Bandabstand | 1300 mm |
Minimale Standflügelbreite | 400 mm |
Eignung Brandschutztüren | Ja |
Schließkraft einstellbar | Ja, stufenlos |
Schließgeschwindigkeit einstellbar | Ja |
Endschlag einstellbar | Ja, über Ventil |
Öffnungsdämpfung integriert | Ja, hydraulisch einstellbar |
Position Schließkraftverstellung | Vorn |
Optische Schließkraftanzeige | Ja |
Feststellung | Elektrisch |
Feststellung am Gangflügel / Standflügel | Ja / Ja |
Feststellbereich | 80 ° - 130 ° |
Schließfolgeregelung integriert | Ja |
Downloads
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
Varianten & Zubehör
* Hinweis zu den gezeigten Produkten
Die aufgeführten Produkte können in der Form, Art, Eigenschaft und Funktion (Design, Maße, Verfügbarkeit, Zulassungen, Normen usw.) länderspezifisch abweichen. Kontaktieren Sie hierzu bitte Ihren GEZE Ansprechpartner oder senden Sie uns gerne eine E-Mail .
