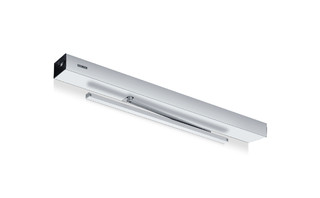

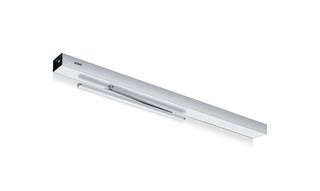

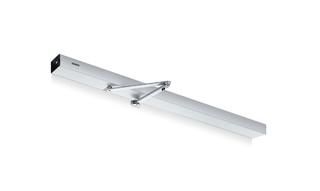

Slimdrive EMD Invers * Elektromechanisches Drehtürsystem für einflügelige RWA-Zuluftöffnungssysteme
- Öffnungs- und Schließgeschwindigkeit kann individuell angepasst werden
- Elektrischer Endschlag, der die Tür kurz vor Geschlossenlage beschleunigt

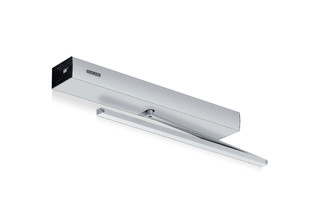

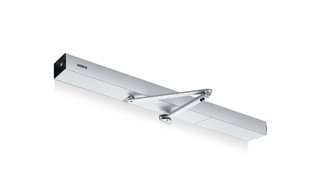

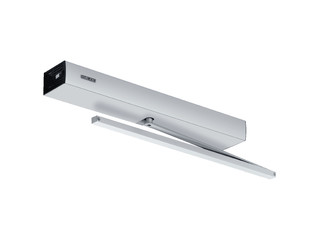

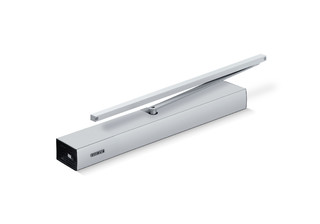

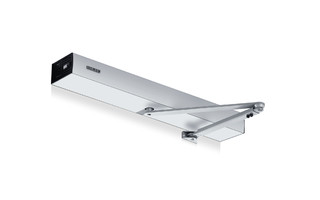

- Antrieb kann mit Rollenschiene oder Gestänge verwendet werden
- Invers-Funktion öffnet die Tür per Federkraft und schließt diese motorisch
- Hinderniserkennung bemerkt ein Hindernis durch Berührung und stoppt den Öffnungs- oder Schließvorgang
- Automatische Reversierung erkennt ein Hindernis und kehrt zurück in die Öffnungsposition
- Push & Go-Funktion löst nach leichtem manuellen Druck auf das Türblatt die Antriebsautomatik aus
- Frei parametrierbare Ein- und Ausgänge für unterschiedliche Funktionen
- Vernetzbar und mittels offenem Standard (BACnet) in die Gebäudeautomation integrierbar
Anwendungsbereiche
- Türen im Verlauf von Flucht- und Rettungswegen
- Einflügelige rechte und linke Anschlagtüren
- Anschlagtüren bis 1400 mm Flügelbreite oder 230 kg Gewicht
- RWA-Zuluftöffnungssysteme
- Innen- und Außentüren mit hoher Begehfrequenz
- Türblattmontage und Kopfmontage
Technische Daten zum Produkt
| Slimdrive EMD Invers | |
| Flügelgewicht (max.) 1-flügelig | 230 kg |
| Flügelbreite (min.-max.) | 750 mm - 1400 mm |
| Leibungstiefe (max.) | 400 mm |
| Türüberschlag (max.) | 50 mm |
| Antriebstyp | Elektromechanisch |
| Öffnungswinkel (max.) | 130 ° |
| DIN links | Ja |
| DIN rechts | Ja |
| Kopfmontage Bandgegenseite mit Gestänge | Ja |
| Kopfmontage Bandgegenseite mit Rollenschiene | Ja |
| Kopfmontage Bandseite mit Rollenschiene | Ja |
| Türblattmontage Bandgegenseite mit Rollenschiene | Nein |
| Türblattmontage Bandseite mit Rollenschiene | Ja |
| Türblattmontage Bandseite mit Gestänge | Nein |
| Mechanischer Endschlag | Nein |
| Elektrischer Endschlag | Ja |
| Netztrennung | Hauptschalter im Antrieb |
| Ansteuerverzögerung (max.) | 20 s |
| Betriebsspannung | 230 V |
| Nennleistung | 230 W |
| Stromversorgung für externe Verbraucher (24 V DC) | 1000 mA |
| Betriebstemperatur | -15 - 50 °C |
| Luftfeuchtigkeit nicht kondensierend (max.) | 95 % |
| Schutzart | IP20 |
| Betriebsart | Automatik, Daueroffen, Nacht, Aus, Ladenschluss |
| Funktion Automatik | Ja |
| Funktion Low-Energy | Ja |
| Funktion Servo | Nein |
| Funktion Invers (per Feder öffnend) | Ja |
| Hinderniserkennung | Ja |
| Automatische Reversierung | Ja |
| Push & Go | einstellbar |
| Bedienung | Programmschalter im Antrieb integriert, Programmschalter DPS, Programmschalter MPS |
| Parametrierung | Serviceterminal ST 220, Programmschalter DPS, GEZEconnects (PC + Bluetooth) |
| Normkonformität | DIN 18650, EN 16005 |

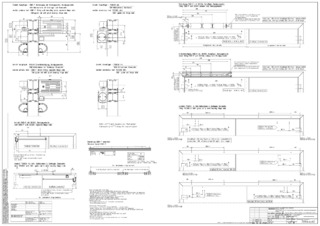

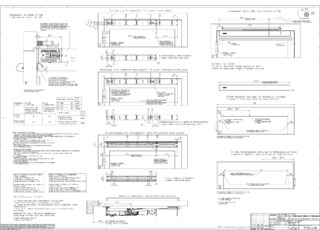

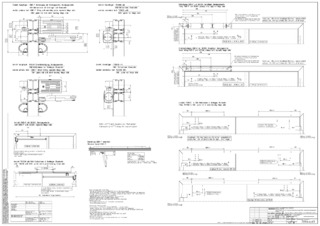

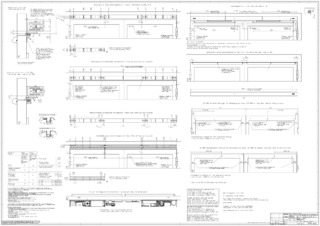

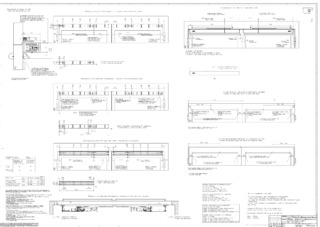

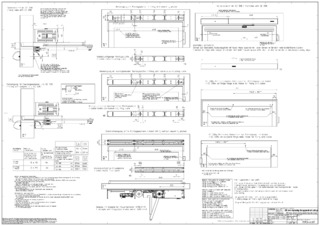

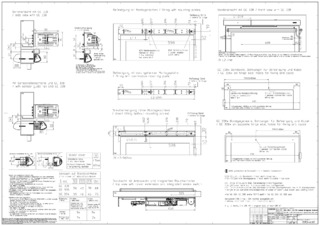

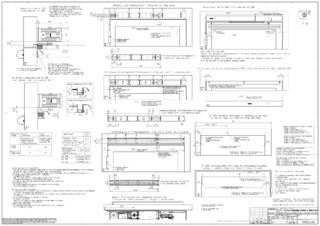

Downloads
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
Varianten & Zubehör
* Hinweis zu den gezeigten Produkten
Die aufgeführten Produkte können in der Form, Art, Eigenschaft und Funktion (Design, Maße, Verfügbarkeit, Zulassungen, Normen usw.) länderspezifisch abweichen. Kontaktieren Sie hierzu bitte Ihren GEZE Ansprechpartner oder senden Sie uns gerne eine E-Mail .
