GC Lock Control SHEV * Motorschloss-Zusatzsteuerung für 12 V- oder 24 V-Motorschlösser an einer RWA-Zulufttür
- Kompatibel mit Motorschlössern bis 4,5 A (24 V) und 1,25 A (12 V)
- Unterstützt alle GEZE Komponenten: RWA-Zentrale, Zuluftantrieb, Drehtürantrieb und Türzentrale
- Einfache und sichere Verkabelung der Komponenten für verschiedene RWA-Zuluftlösungen
- Eindeutig positionierte Ein- und Ausgänge vereinfachen die Installation
- Gesicherte Spannungsversorgung der Motorschlösser über RWA-Zentrale und Netzteil
- Zustandsanzeige ermöglicht einfache Wartung und Installation
- Gleichrichterfunktion für das Umpolen bzw. Zurücksetzen der RWA-Zentrale
- Überspannungsschutz am RWA-Eingang
- Sicheres Öffnen und Schließen auch im Normalbetrieb
- Integrierbar in Gebäudeleittechnik oder Gefahrenmanagementsysteme über RWA-Zentrale
- Pro Zulufttür (ein- oder zweiflügelig) mit Motorschloss wird eine Steuerung benötigt
Diese Zusatzsteuerung für RWA-Zulufttüren ermöglicht eine einfache und sichere Verkabelung der Komponenten, die an einer ein- oder zweiflügeligen RWA-Zulufttür eingesetzt werden. Damit werden die Komponenten im RWA-Fall durch die geregelte RWA-Zentrale mit Spannung versorgt und entsprechend angesteuert. Der Betrieb eines 12 V-Motorschlosses wird mit einem zusätzlichen DC/DC-Wandler ermöglicht.
Anwendungsbereiche
- Ein- und zweiflügelige RWA-Zulufttüren
- RWA-Zuluftlösungen in Kombination mit einem Motorschloss
- Montierbar in das GEZE Aufputzgehäuse oder in den Türverteilerkasten
- Hutschienenmontage
Einbausituationen in Referenzobjekten und Videos
GC Lock Control SHEV Produktvorstellung
Sören Eilers spricht über die zusätzliche Steuerungseinheit für RWA-Zulufttüren.

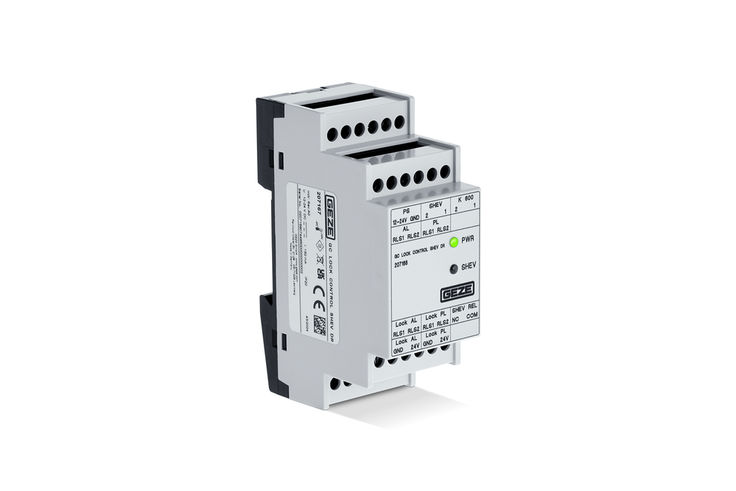

GC Lock Control SHEV
Motorschloss-Zusatzsteuerung für 12 V- oder 24 V-Motorschlösser an einer RWA-Zulufttür. © GEZE GmbH
Technische Daten zum Produkt
| GC Lock Control SHEV | |
| Abmessungen | 35 x 60 x 90 mm |
| Montageart | Hutschienenmontage |
| Stromaufnahme | 150 mA |
| Strom Antriebe (max.) | 4.5 A (24 V) |
| Strom Motorschlösser (max.) | 4.5 A (24 V), 1.25 A (12 V) |
| Kabeldimension (max.) | 2.5 mm² |
| Betriebstemperatur | -5 - 70 °C |
| Schutzart | IP20 |
| Schutzklasse | II |

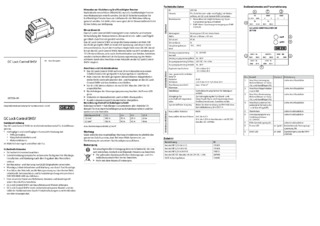

Downloads
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
Varianten & Zubehör
* Hinweis zu den gezeigten Produkten
Die aufgeführten Produkte können in der Form, Art, Eigenschaft und Funktion (Design, Maße, Verfügbarkeit, Zulassungen, Normen usw.) länderspezifisch abweichen. Kontaktieren Sie hierzu bitte Ihren GEZE Ansprechpartner oder senden Sie uns gerne eine E-Mail .
