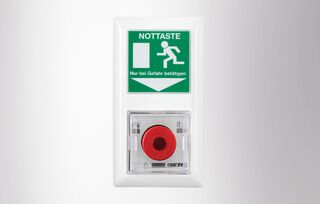

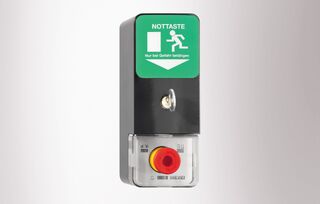

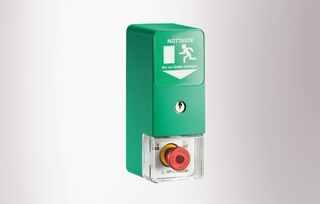

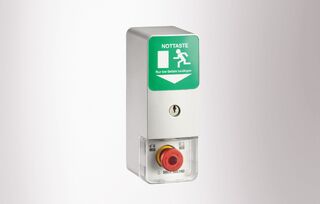

TZ 320 BSN AP * Türzentrale zur Steuerung von Fluchtwegtüren mit beleuchtetem Fluchtwegschild, Schlüsseltaster und Netzteil
- Flächig bedienbare Schlaghaube ermöglicht in Paniksituationen schnelle und sichere Betätigung der beleuchteten Nottaste
- Farbige Anschlussklemmen erleichtern den elektrischen Anschluss
- Drei frei parametrierbare Eingänge und zwei frei parametrierbare Ausgänge bieten zahlreiche Möglichkeiten für zusätzliche Komponenten
- Anzahl der Ein- und Ausgänge lässt sich mit Hilfe des Schnittstellenmoduls IO 420 oder der Klemmenbox KL 220 erweitern
- Beleuchtetes Fluchtwegschild verbessert die Sichtbarkeit
- Integriertes Netzteil bietet zusätzliche Flexibilität
Anwendungsbereiche
- EltVTR-konforme Absicherung einer Fluchttür gegen unbefugtes Begehen
- An ein- und zweiflügeligen Türen einsetzbar
- Vernetzbarkeit über Bus ermöglicht z.B. Schleusensteuerungen, Weiterleitung von Alarmen, Anbindung an Gebäudeleittechnik
- Mit Motorschlössern und Drehtürantrieben kombinierbar
- Realisierung einer bidirektionalen Fluchttür
- Aufputzmontage ermöglicht mit geringem Aufwand eine nachträgliche Montage an der Tür

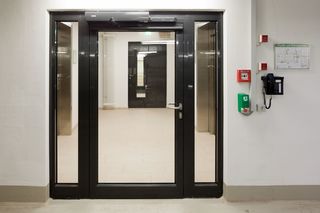

Einbausituationen in Referenzobjekten und Videos
Technische Daten zum Produkt
TZ 320 BSN AP | |
Breite | 77 mm |
Höhe | 197 mm |
Tiefe | 88 mm |
Montageart | Aufputz |
Betriebstemperatur | -10 - 55 °C |
Schutzart | IP30 |
Betriebsspannung | 24 V DC |
Stromaufnahme | 130 mA |
Beleuchtet | Ja |
Versorgungsspannung | 230 V |
Stromversorgung für externe Verbraucher (24 V DC) | 650 mA |
Kontaktbelastbarkeit | 30 V / 1 A |
Sabotagekontakt | Ja |
Anzahl Eingänge | 3 Stk. |
Anzahl Ausgänge | 2 Stk. |
Nottaste | Ja |
Optische Anzeige | ja |
Lautstärke | 75 db |
Zylinder Art | Euro Profilhalbzylinder |
Mit Flachbandkabel | Ja |
Parametrierung | Serviceterminal ST 220 |
Entspricht EltVTR | Ja |
