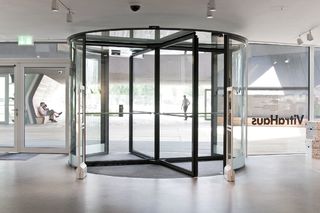

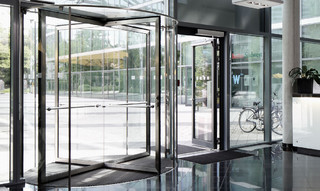

TSA 325 NT GG * Automatisches Karusselltürsystem zur Realisierung von Ganzglaslösungen
- Sehr laufruhige verschleißarme Antriebslösung mit mind. 17 mm Kranzhöhe
- Antriebs- und Steuerungstechnik sind komplett im Boden versteckt
- Glasdach mit reduzierten Profilen vermittelt zusätzliche Transparenz
- Reduzierte Aluminiumprofile mit abgerundeten Kanten schaffen eine moderne Optik
- Trommelwände aus gebogenem Verbundsicherheitsglas (VSG)
- Türflügel aus feingerahmtem Einscheiben-Sicherheitsglas (ESG)
- Zwei Halbschalen aus teilvorgespanntem Glas (TVG) bilden das von Edelstahl-Punkthaltern gehaltene Dach
- Präziser Abschluss der Türflügel mit den Seitenwänden
- Hoher Isolationseffekt gegen Zugluft, Witterungseinflüsse und Lärm
- Einstellbare Automatikgeschwindigkeit passend zum Durchgangsverkehr
- Manuelle Bedienung der Tür möglich, um z.B. Reinigungsarbeiten durchzuführen
- Vernetzbar und mittels offenem Standard (BACnet) in die Gebäudeautomation integrierbar
- Eigenständige Fehlererkennung und Protokollierung
- Frei parametrierbare Ein- und Ausgänge für unterschiedliche Funktionen
- Integrierter Akku für Notöffnung bei sicherheitsrelevanten Fehlern wie z.B. Stromausfall
Anwendungsbereiche
- Drei- und vierflügelige Ganzglas-Türsysteme
- Innen- und Außentüren mit hoher Begehfrequenz
- Repräsentative Gebäudeeingänge mit großem Lichteinfall
- Fassaden mit schmalen Pfosten-Riegel-Konstruktionen
- Glasfassaden mit höchsten Designansprüchen
- Innendurchmesser von 1800 bis 3000 mm möglich
Technische Daten zum Produkt
| TSA 325 NT GG | |
| Bedienung manuell | Ja |
| Mit Drehzahlbegrenzer (optional) | Ja |
| Mit Positionierautomat (optional) | Ja |
| Bedienung vollautomatisch | Ja |
| Funktion Servo | Ja |
| Eignung für Flucht- und Rettungswege | Nein |
| Funktion Break-out (BO) | Nein |
| Innendurchmesser (min.) | 1800 mm |
| Innendurchmesser (max.) | 3000 mm |
| Für 3-flügelige Türsysteme | Ja |
| Für 4-flügelige Türsysteme | Ja |
| Lichte Durchgangshöhe | 3000 mm |
| Kranzhöhe (min.) | 17 mm |
| Ausführung Seitenteile | 16 mm GG, Sondergläser auf Anfrage |
| Ausführung Dachkonstruktion | Glasdach |
| Beleuchtung | bei Glasdach nicht möglich |
| Bodenbelag | Reinstreifmatte, Bodenmatte nach Kundenwunsch |
| Luftschleieranlage | keine |
| Nachtverschluss Anordnung | Außen |
| Nachtverschluss Typ | Manuell |
| Nachtverschluss Bauart | 10 mm VSG |
| Verriegelung | Manuell |
| Türgriffe horizontal oder vertikal | Ja |
| Bodenring | Ja |
| Unterflurantrieb | Ja |
| Behindertentaster | Ja |
| Normkonformität | DIN 18650, EN 16005 |
Downloads
KENNZEICHNUNGSPFLICHT: © Stefan Dauth / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Erwin Kamphuis / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Oliver Look / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Erwin Kamphuis / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Stefan Dauth / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Stefan Dauth / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Stefan Dauth / GEZE GmbH
Varianten & Zubehör
* Hinweis zu den gezeigten Produkten
Die aufgeführten Produkte können in der Form, Art, Eigenschaft und Funktion (Design, Maße, Verfügbarkeit, Zulassungen, Normen usw.) länderspezifisch abweichen. Kontaktieren Sie hierzu bitte Ihren GEZE Ansprechpartner oder senden Sie uns gerne eine E-Mail .
