Revo.PRIME * Automatisches Karusselltürsystem mit niedriger Kranzhöhe und schmalem Profilsystem für drei- oder vierflügelige Türen
- Sehr laufruhige verschleißarme Antriebslösung mit nur 75 mm Kranzhöhe
- Präziser Abschluss der Türflügel mit den Seitenwänden
- Hoher Isolationseffekt gegen Zugluft, Witterungseinflüsse und Lärm
- Einstellbare Automatikgeschwindigkeit passend zum Durchgangsverkehr
- Manuelle Bedienung der Tür möglich, um z.B. Reinigungsarbeiten durchzuführen
- Vernetzbar und mittels offenem Standard (BACnet) in die Gebäudeautomation integrierbar
- Eigenständige Fehlererkennung und Protokollierung
- Frei parametrierbare Ein- und Ausgänge für unterschiedliche Funktionen
- Integrierter Akku für Notöffnung bei sicherheitsrelevanten Fehlern wie z.B. Stromausfall

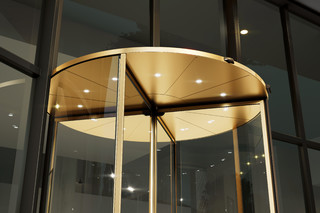

Die schönste Art, Willkommen zu sagen: Die filigrane Karusselltür Revo.PRIME sorgt mit ihrer minimalen Kranzhöhe von nur 75 mm, den schmalen Profilsystemen von nur 60 mm und einem kaum sichtbaren Antrieb für Eindruck im Eingangsbereich. Fortschrittliche Antriebstechnik sorgt außerdem für höchsten Begehkomfort und Sicherheit.
Anwendungsbereiche
- Drei- und vierflügelige Türsysteme
- Innen- und Außentüren mit hoher Begehfrequenz
- Repräsentative Gebäudeeingänge mit großem Lichteinfall
- Fassaden mit schmalen Pfosten-Riegel-Konstruktionen
- Glasfassaden mit höchsten Designansprüchen
- Innendurchmesser von 1800 bis 3800 mm möglich
- Geeignete Profilsysteme sind feingerahmtes Profilsystem mit ISO- und Mono-Glas
Einbausituationen in Referenzobjekten und Videos

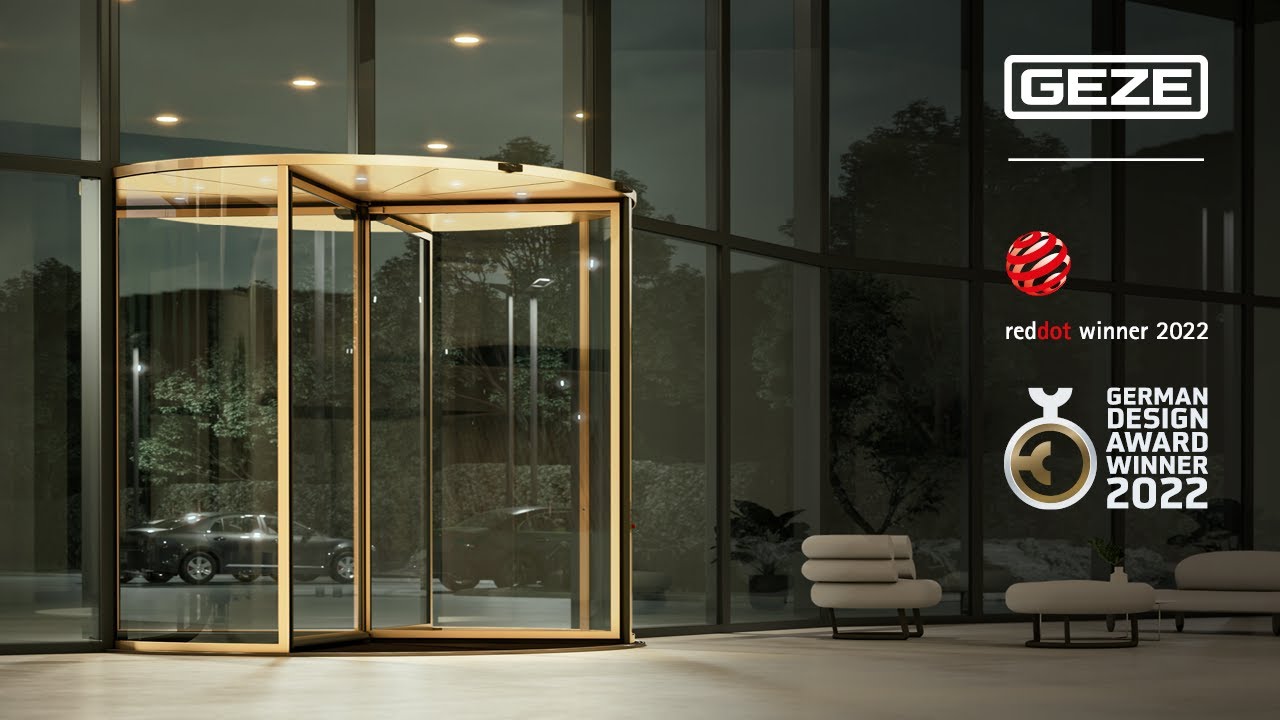

Revo.PRIME Teaser
Mit der minimalen Kranzhöhe von nur 75 mm beeindruckt die Revo.PRIME mit einem kaum sichtbaren Antrieb. Schmalste Profilsysteme von 60 mm begeistern zusätzlich mit maximalem Design im Eingangsbereich – für mehr Freiraum, mehr Transparenz und deutlich mehr Leichtigkeit.
Technische Daten zum Produkt
| Revo.PRIME | |
| Bedienung manuell | Ja |
| Mit Drehzahlbegrenzer (optional) | Ja |
| Mit Positionierautomat (optional) | Ja |
| Bedienung vollautomatisch | Ja |
| Funktion Servo | Nein |
| Innendurchmesser (min.) | 1800 mm |
| Innendurchmesser (max.) | 3800 mm |
| Für 3-flügelige Türsysteme | Ja |
| Für 4-flügelige Türsysteme | Ja |
| Lichte Durchgangshöhe | 3500 mm |
| Kranzhöhe (min.) | 75 mm |
| Ausführung Seitenteile | 10 mm VSG, 22 mm Paneelfüllung, 34 mm glattflächiges Paneel, Sondergläser auf Anfrage |
| Ausführung Dachkonstruktion | optische Blechabdeckung, wasserdichtes Dach mit Speier |
| Beleuchtung | bei Variante mit Dach |
| Bodenbelag | Reinstreifmatte, Bodenmatte nach Kundenwunsch |
| Luftschleieranlage | Elektroluftschleier, Warmwasserluftschleier, abhängig von der Deckenkonstruktion möglich |
| Nachtverschluss Anordnung | Innen, Außen |
| Nachtverschluss Typ | Manuell, Automatisch |
| Nachtverschluss Bauart | 10 mm VSG, 22 mm ISO-Glas, 22 mm Paneelfüllung, Sondergläser auf Anfrage |
| Verriegelung | Manuell, Stange, elektromechanisch |
| Türgriffe horizontal oder vertikal | Ja |
| Bodenring | Ja |
| Unterflurantrieb | Nein |
| Taster Sonderfunktion für Menschen mit Behinderung | Ja |
| Normkonformität | EN 16005 |
