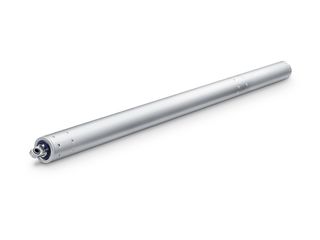

E 1500 N Spindelantrieb mit schmalen Abmessungen für schwere Flügel im Fassaden- und Dachbereich

E 1500 N
  • Schmale Abmessungen und ein Aluminiumgehäuse für höchste Designansprüche
  • Robuste und korrosionsbeständige Ausführung mit eingebauter Endlagendämpfung
  • Für Flügelbreiten über 1200 mm sind Syncro-Antriebssets verfügbar
  • Umfangreiche Konsolen ermöglichen vielseitige Montage an Haupt- oder Nebenschließkanten
  • Syncroset ohne externes Steuergerät
Kontaktieren Sie uns

Anwendungsbereiche

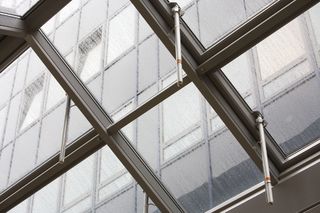

  • Schwere Fensterelemente im Fassaden- und Dachbereich
  • Natürliche Lüftung, Rauch- und Wärmeabzugsanlagen (RWA)
  • Einwärts und auswärts öffnende Fenster mit Kipp-, Klapp- oder Drehflügeln sowie Dachfenster
  • Einsatz im Abluft- und Zuluftsystem
  • Montage an Holz-, Kunststoff- oder Metallfenstern

Technische Daten zum Produkt

E 1500 N
Maße 36 x 36 mm
Öffnungsgeschwindigkeit RWA 4 mm/s
Öffnungsgeschwindigkeit Lüftung 4 mm/s
Schließgeschwindigkeit (max.) 4 mm/s
Zuhaltekraft (max.) 5000 N
Druckkraft 1600 N
Zugkraft 1600 N
Spannung im Betrieb 24 V (+25 % bis -20 %)
Betriebsspannung 24 V DC
Stromaufnahme 1.2 A
Leistungsaufnahme 29 W
Restwelligkeit 20 %
Einschaltdauer 30 %
Anschlusskabel Länge 2.5 m
Sonderlänge Anschlusskabel 5 m, 10 m
Min. Aderquerschnitt 1 mm²
Anzahl der Adern 3 Adern
Betriebstemperatur -5 - 75 °C
Schutzart IP65
Schutzklasse III
Synchronfunktion Ja
Art der Zusatzverriegelung Verriegelungsantrieb
Art der Hubverkürzung Werkseinstellung
Endlagenabschaltung ausgefahren elektronisch
Endlagenabschaltung eingefahren elektronisch
Überlastabschaltung Ja
Komplette Öffnung innerhalb 60 s ja, bis 300 mm Hub
Anzahl Synchronisierung Antriebe 4
Kippfenster EINWÄRTS Rahmenmontage Ja
Kippfenster EINWÄRTS Flügelmontage Ja
Kippfenster AUSWÄRTS Rahmenmontage Ja
Drehfenster EINWÄRTS Rahmenmontage Ja
Drehfenster EINWÄRTS Flügelmontage Ja
Drehfenster AUSWÄRTS Rahmenmontage Ja
Klappfenster EINWÄRTS Rahmenmontage Ja
Klappfenster EINWÄRTS Flügelmontage Ja
Klappfenster AUSWÄRTS Rahmenmontage Ja
Dachfenster AUSWÄRTS Ja
