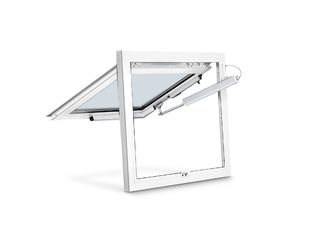

RWA 110 NT * Öffnungs- und Verriegelungssystem für auswärts öffnende Kipp-, Klapp- und Drehflügel
- Systemlösung mit Spindelantrieb E 250 NT und einem Konsolensatz mit Verriegelung
- Mechanische Verriegelung an der Hauptschließkante durch den Spindelantrieb
- Große Öffnungsweite bei geringem Spindelhub in unter 60 Sekunden
- Syncro-Betrieb mit zwei Antrieben für breite Fensterflügel möglich
- IQ windowdrive - intelligente Antriebssteuerung
- Geprüft als Natürliches Rauch- und Wärmeabzugsgerät (NRWG) nach EN 12101-2
Anwendungsbereiche
- Öffnen und Verriegeln von auswärts öffnenden Fenstern
- Natürliche Lüftung, Rauch- und Wärmeabzugsanlage (RWA), natürlich wirkendes Rauch- und Wärmeabzugsgerät (NRWG)
- Einsatz im Abluft- und Zuluftsystem
- Auswärts öffnende Fenster mit Kipp-, Klapp- und Drehflügeln
- Montage an Holz-, Kunststoff- oder Metallfenstern
Einbausituationen in Referenzobjekten und Videos

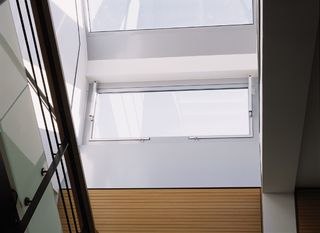

RWA Öffnungs- und Verriegelungssystem 110 NT im Einsatz in der Reithalle HWA in Affalterbach
Ermöglicht das Öffnen und Verriegeln von auswärts öffnenden Fenstern, natürliche Lüftung, Rauch- und Wärmeabzugsanlage (RWA), natürlich wirkendes Rauch- und Wärmeabzugsgerät (NRWG) © Martin Jakob / GEZE GmbH
Öffnungs- und Verriegelungssystem GEZE RWA 110 NT, verbaut im Flughafen Ferihegy in Budapest
Das System GEZE RWA 100E wird in vier verschiedenen Hublängen angeboten und für den natürlichen Rauch- und Wärmeabzug, die Rauchableitung und die Lüftung von einwärts gehenden Rechteck-Fenstern eingesetzt. © GEZE GmbH
Technische Daten zum Produkt
| RWA 110 NT | |
| Platzbedarf (min.) | Flügelrahmen: min. 33 mm, Blendrahmen: min. 45 mm |
| Zulässige Maße Hauptschließkante Solo für Holz- und Aluminiumrahmen | 430 - 1200 mm |
| Zulässige Maße Hauptschließkante Solo für Kunststoffrahmen | 430 - 800 mm |
| Zulässige Maße Hauptschließkante Syncro für Holz- und Aluminiumrahmen | 850 - 2400 mm |
| Zulässige Maße Hauptschließkante Syncro für Kunststoffrahmen | 850 - 1600 mm |
| Flügelhöhen für Solo und Syncro | 600 - 1600 mm |
| Druckkraft (max.) | 750 N |
| Druckkraft | 750 N |
| Zugkraft | 750 N |
| Füllgewicht (max.) | 30 kg/m² |
| Spannung im Betrieb | 24 V (+30 % bis -20 %) |
| Betriebsspannung | 24 V DC |
| Stromaufnahme | 1 A |
| Stromaufnahme nach Anwendungsbereich | Lüftung (24 V): 0,9 A, RWA (18 V): 1,0 A |
| Leistungsaufnahme | 22 W |
| Restwelligkeit | 20 % |
| Einschaltdauer | 30 % |
| Anschlusskabel Länge | 2 m |
| Min. Aderquerschnitt | 0.75 mm² |
| Anzahl der Adern | 4 Adern |
| Betriebstemperatur | -5 - 75 °C |
| Schutzart | IP65 |
| Schutzklasse | III |
| Verriegelung und Zusatzwinkel | Ja |
| Endlagenabschaltung ausgefahren | Interner Weggeber |
| Endlagenabschaltung eingefahren | Interner Weggeber |
| Überlastabschaltung | Ja |
| NRWG geprüft | Ja |
| KNX-fähig | Ja |
| Kippfenster AUSWÄRTS Flügelmontage | Ja |
| Drehfenster AUSWÄRTS Flügelmontage | Ja |
| Klappfenster AUSWÄRTS Flügelmontage | Ja |
Downloads
KENNZEICHNUNGSPFLICHT: © Martin Jakob / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
Varianten & Zubehör
* Hinweis zu den gezeigten Produkten
Die aufgeführten Produkte können in der Form, Art, Eigenschaft und Funktion (Design, Maße, Verfügbarkeit, Zulassungen, Normen usw.) länderspezifisch abweichen. Kontaktieren Sie hierzu bitte Ihren GEZE Ansprechpartner oder senden Sie uns gerne eine E-Mail .
