RWA 105 NT * Öffnungs- und Verriegelungssystem für Pfosten-Riegel-Konstruktionen
- Systemlösung mit Spindelantrieb E 250 NT und einem Konsolensatz mit Verriegelung
- Doppelte mechanische Verriegelung an der Hauptschließkante durch den Spindelantrieb
- Sehr geringer Platzbedarf auf dem Rahmen
- Große Öffnungsweite bei geringem Spindelhub in unter 60 Sekunden
- Syncro-Betrieb mit zwei Antrieben für breite Fensterflügel möglich
- IQ windowdrive - intelligente Antriebssteuerung
Anwendungsbereiche
- Natürliche Lüftung, Rauch- und Wärmeabzugsanlage (RWA), natürlich wirkendes Rauch- und Wärmeabzugsgerät (NRWG)
- Öffnen und Verriegeln von einwärts öffnenden Fenstern mit Kipp-, Klapp- und Drehflügeln in Pfosten-Riegel-Fassaden
- Montage an Holz-, Kunststoff- oder Metallfenstern
Einbausituationen in Referenzobjekten und Videos
RWA 105 NT in der LTU Arena
Doppelte mechanische Verriegelung an der Hauptschließkante durch den Spindelantrieb © MM Fotowerbung / GEZE GmbH
RWA 105 NT in der LTU Arena
Große Öffnungsweite bei geringem Spindelhub in unter 60 Sekunden © MM Fotowerbung / GEZE GmbH
RWA 105 NT in der LTU Arena
Einbausituation RWA und Fenstertechnik 105 NT in der LTU Arena, Düsseldorf. © MM Fotowerbung / GEZE GmbH
Technische Daten zum Produkt
| RWA 105 NT | |

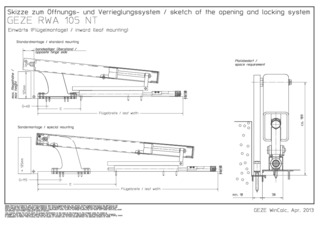

| Platzbedarf (min.) | Blendrahmen: 18 mm, Flügel: 38 mm, Pfosten-Riegelhöhe max. 125 mm |
| Zulässige Maße Hauptschließkante Solo für Holz- und Aluminiumrahmen | Je nach Hub |
| Zulässige Maße Hauptschließkante Solo für Kunststoffrahmen | Je nach Hub |
| Zulässige Maße Hauptschließkante Syncro für Holz- und Aluminiumrahmen | Je nach Hub |
| Zulässige Maße Hauptschließkante Syncro für Kunststoffrahmen | Je nach Hub |
| Flügelhöhen für Solo und Syncro | Je nach Hub |
| Druckkraft (max.) | 750 N |
| Druckkraft | 750 N |
| Zugkraft | 750 N |
| Füllgewicht (max.) | 30 kg/m² |
| Spannung im Betrieb | 24 V (+30 % bis -20 %) |
| Betriebsspannung | 24 V DC |
| Stromaufnahme | 1 A |
| Stromaufnahme nach Anwendungsbereich | Lüftung (24 V): 0,9 A, RWA (18 V): 1,0 A |
| Leistungsaufnahme | 22 W |
| Restwelligkeit | 20 % |
| Einschaltdauer | 30 % |
| Anschlusskabel Länge | 2 m |
| Min. Aderquerschnitt | 0.75 mm² |
| Anzahl der Adern | 4 Adern |
| Betriebstemperatur | -5 - 75 °C |
| Schutzart | IP65 |
| Schutzklasse | III |
| Verriegelung und Zusatzwinkel | Ja |
| Endlagenabschaltung ausgefahren | Interner Weggeber |
| Endlagenabschaltung eingefahren | Interner Weggeber |
| Überlastabschaltung | Ja |
| NRWG geprüft | Ja |
| KNX-fähig | Ja |
| Kippfenster EINWÄRTS Flügelmontage | Ja |
| Drehfenster EINWÄRTS Flügelmontage | Ja |
| Klappfenster EINWÄRTS Flügelmontage | Ja |
