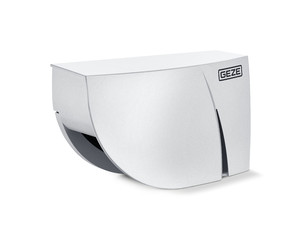

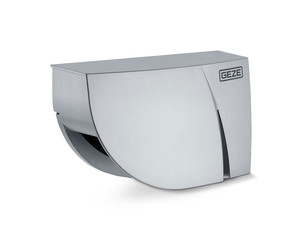

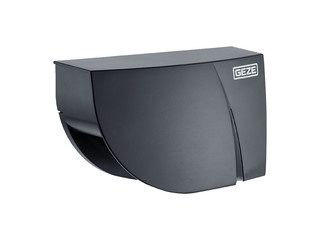

GC 342+ * Laserscanner zur Absicherung von automatischen Drehtüren mit integrierter Objekt- und Wandausblendung
- Kompakter und platzsparender Absicherungssensor
- Engmaschiges Detektionsfeld sichert Türflügelbreiten bis 1600 mm ab
- Integrierte Objekt- und Wandausblendung in der Nähe der maximalen Türöffnung
- Absicherungsfeld an der Hauptschließkante erweitert sich automatisch je nach Türwinkel
- Automatisiertes Einlernen des Systems per Knopfdruck
- Vermeiden von Gefahren an Quetsch- und Scherkanten bei automatisierten Fenstern
- Vier Laservorhänge sichern einen großen Bereich ab und verhindern das Schließen der Tür, wenn sich jemand unter der Türzarge befindet
- Laservorhänge können für die berührungslose Türansteuerung über ein Ausgangssignal genutzt werden
Anwendungsbereiche
- Absicherung von automatischen Drehtüren, insbesondere für die Bandgegenseite
- Innen- und Außentüren
- Einsatz bei breiten Türen bis 1600 mm Flügelbreite
- Schwierige Bodenverhältnisse, z.B. reflektierender Boden, Reinstreifmatte, Metallschienen
- Einsatz bei Türen mit durchgehender vertikaler Griffstange
Technische Daten zum Produkt
GC 342+ | |

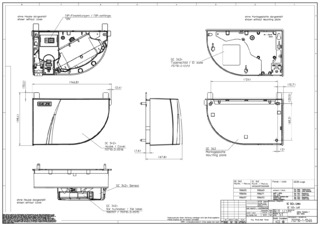

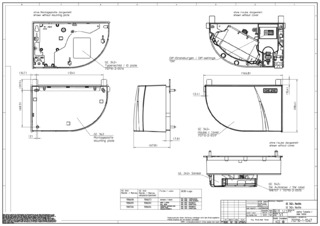

Abmessungen | 145 x 88 x 68 mm |
Technologie | Laserscanner, Lichtlaufzeitmessung |
Anzahl Lichtvorhänge | 4 |
Betriebsspannung | 12-24 V DC ± 15% |
Schaltspannung | 42 V |
Schaltstrom | 100 mA |
Ausgang | 3 potentialfreie Relaiskontakte |
Schutzart | IP44 |
Anschlusskabel Länge | 2500 mm |
Montagehöhe (min.) | 1500 mm |
Montagehöhe (max.) | 3870 mm |
Reaktionszeit | Typisch < 120 ms / max. 220 ms (Vorhang 2) |
Betriebstemperatur | -25 - 60 °C |
Luftfeuchtigkeit | 0-95 % relativ, nicht kondensierend |
Normkonformität | DIN 18650, EN 16005 |
Downloads
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
Varianten & Zubehör
* Hinweis zu den gezeigten Produkten
Die aufgeführten Produkte können in der Form, Art, Eigenschaft und Funktion (Design, Maße, Verfügbarkeit, Zulassungen, Normen usw.) länderspezifisch abweichen. Kontaktieren Sie hierzu bitte Ihren GEZE Ansprechpartner oder senden Sie uns gerne eine E-Mail .
