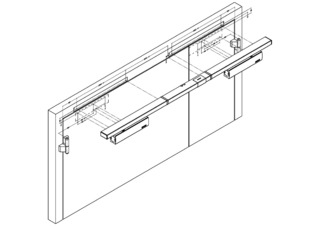

TS 5000 R-ISM * Gleitschienentürschließersystem für zweiflügelige Türen mit Schließfolgeregelung und Rauchschalter
- System aus zwei Türschließern TS 5000 und R-ISM Gleitschiene
- Stufenlos einstellbare Schließkraft von EN2-6
- Betriebsspannung 230 V AC
- Für rechts und links angeschlagene Türen ohne Umstellung verwendbar
- Schließfolgeregelung hält den Gangflügel in Warteposition bis der Standflügel geschlossen ist
- Integrierte Rauchschalterzentrale, deren Signal im Brandfall die Tür selbstständig schließt
- Rauchschalter mit Verschmutzungsanzeige und Alarmschwellennachführung
- Zusätzliche Rauchmelder anschließbar
- Elektrische Feststellung in der Gleitschiene mit Feststellbereich 80°-130°
- Hydraulischer Endschlag, der die Tür kurz vor Geschlossenlage beschleunigt
- Schließgeschwindigkeit kann individuell angepasst werden
- Integrierte Öffnungsdämpfung, bremst stark aufgeworfene Türen ab
- Optische Schließkraftanzeige zum leichten Kontrollieren der Einstellung
- Alle Funktionen von vorn einstellbar
Anwendungsbereiche
- Feuer- und Rauchschutztüren
- Zweiflügelige Anschlagtüren
- Symmetrische und asymmetrische Türteilung möglich
- Anschlagtüren bis 2800 mm Bandabstand und 1400 mm Flügelbreite, Überlänge bis 3200 mm
- Minimaler Bandabstand 1500 mm, minimale Breite des Gangflügels 875 mm und des Standflügels 400 mm
- Türblattmontage Bandseite
Einbausituationen in Referenzobjekten und Videos

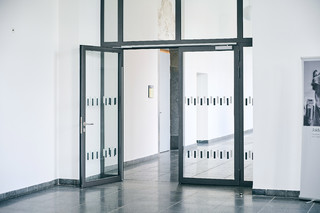

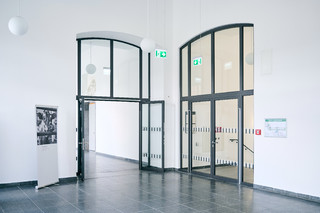

TS 5000 R-ISM, Uni Schloss Mannheim
Türschließer TS 5000 R-ISM an einer 2-flügeligen Tür an der Universität Schloss Mannheim © Nico Walke / GEZE GmbH
TS 5000 R-ISM, Uni Schloss Mannheim
Türschließer TS 5000 R-ISM an einer 2-flügeligen Tür an der Universität Schloss Mannheim © Nico Walke / GEZE GmbH

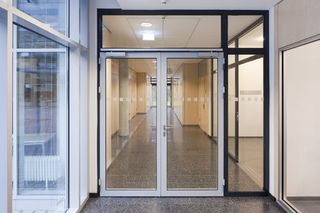

Brandschutztür mit TS 5000 R-ISM und Feststellung über Haftmagnet, verbaut im Olgahospital in Stuttgart.
Brandabschnittstür mit TS 5000 R-ISM, Gleitschienentürschließersystem für zweiflügelige Türen mit Schließfolgeregelung und Rauchschalter, Feststellung über Haftmagnet. © Jürgen Pollak / GEZE GmbH

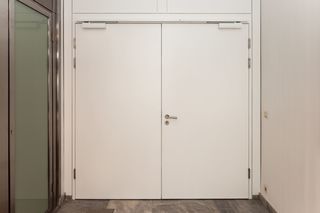

Gleitschienentürschließer TS 5000 R-ISM, verbaut im Coubertin in München.
Brandabschnittstür mit TS 5000 R-ISM, Gleitschienentürschließersystem für zweiflügelige Türen mit Schließfolgeregelung und Rauchschalter. © Robert Sprang / GEZE GmbH

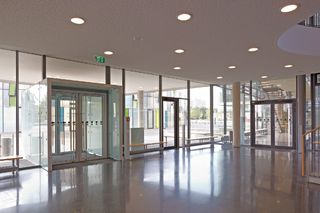

Eingang Berufsschulzentrum mit Drehtüren und Notausgang
Das Zusammenspiel des TS 5000, Slimdrive SD Servo und TS 5000 R-IS führt dazu, dass der optimale Begehkomfort erzeugt wird sowie wie maximale Barrierefreiheit. © Robert Sprang / GEZE GmbH

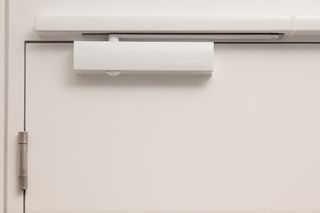

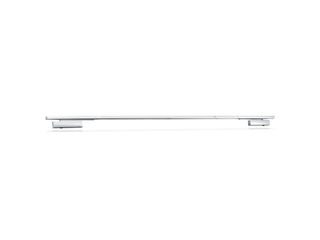

Gleitschienentürschließer TS 5000 R-ISM
TS 5000 R-ISM, Gleitschienentürschließersystem für zweiflügelige Türen mit Schließfolgeregelung und Rauchschalter, verbaut bei der GEZE GmbH in Leonberg. © Dirk Wilhelmy / GEZE GmbH
Gleitschienentürschließer TS 5000 R-ISM
TS 5000 R-ISM, Gleitschienentürschließersystem für zweiflügelige Türen mit Schließfolgeregelung und Rauchschalter, verbaut bei der GEZE GmbH in Leonberg. © Dirk Wilhelmy / GEZE GmbH

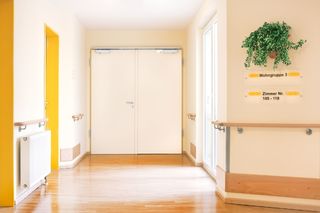

Gleitschienentürschließer TS 5000 R-ISM, verbaut im Integra Pflegeheim in Ronnenberg.
Brandabschnittstür mit TS 5000 R-ISM, Gleitschienentürschließersystem für zweiflügelige Türen mit Schließfolgeregelung und Rauchschalter. © Lothar Wels / GEZE GmbH
Gleitschienentürschließer TS 5000 R-ISM, Showroom Leonberg
TS 5000 R-ISM, Gleitschienentürschließersystem für zweiflügelige Türen mit Schließfolgeregelung und Rauchschalter, verbaut im Showroom der GEZE GmbH in Leonberg. © GEZE GmbH
Gleitschienentürschließer TS 5000 R-ISM, verbaut im Olgahospital in Stuttgart.
Brandabschnittstür mit TS 5000 R-ISM, Gleitschienentürschließersystem für zweiflügelige Türen mit Schließfolgeregelung und Rauchschalter. © Jürgen Pollak / GEZE GmbH
Gleitschienentürschließer TS 5000 R-ISM, verbaut im Augustinum in Stuttgart.
Brandabschnittstür mit TS 5000 R-ISM, Gleitschienentürschließersystem für zweiflügelige Türen mit Schließfolgeregelung und Rauchschalter. © Dirk Wilhelmy / GEZE GmbH
Gleitschienentürschließer TS 5000 R-ISM
Brandabschnittstür mit TS 5000 R-ISM, Gleitschienentürschließersystem für zweiflügelige Türen mit Schließfolgeregelung und Rauchschalter, verbaut in der Berufsschule in Friedrichshafen. © Dirk Wilhelmy / GEZE GmbH
Gleitschienentürschließer TS 5000 R-ISM, verbaut im Olgahospital in Stuttgart.
Brandabschnittstür mit TS 5000 R-ISM, Gleitschienentürschließersystem für zweiflügelige Türen mit Schließfolgeregelung und Rauchschalter. © Jürgen Pollak / GEZE GmbH
Technische Daten zum Produkt
| TS 5000 R-ISM | |
| Schließkraft nach EN 1154 | EN 2 - 6 |
| Barrierefrei nach DIN 18040 bis Flügelbreite (max.) in mm | 1400 mm |
| Flügelbreite (max.) | 1400 mm |
| Montageart | Türblattmontage Bandseite |
| Öffnungswinkel (max.) | 180 ° |
| Eingangsspannung | 230 V AC |
| Frequenz Versorgungsspannung | 50 Hz |
| Minimaler Bandabstand | 1500 mm |
| Minimale Standflügelbreite | 400 mm |
| Eignung Brandschutztüren | Ja |
| Schließkraft einstellbar | Ja, stufenlos |
| Schließgeschwindigkeit einstellbar | Ja |
| Endschlag einstellbar | Ja, über Ventil |
| Öffnungsdämpfung integriert | Ja, hydraulisch einstellbar |
| Position Schließkraftverstellung | Vorn |
| Optische Schließkraftanzeige | Ja |
| Feststellung | Elektrisch |
| Feststellung am Gangflügel / Standflügel | Ja / Ja |
| Feststellbereich | 80 ° - 130 ° |
| Rauchschalter integriert | Ja |
| Schließfolgeregelung integriert | Ja |
