Slimdrive EMD

Slimdrive EMD * Elektromechanischer Drehtürantrieb mit nur 7 cm Höhe für einflügelige Türen bis 180 kg

Öffnungs- und Schließgeschwindigkeit kann individuell angepasst werden
Elektrischer Endschlag, der die Tür kurz vor Geschlossenlage beschleunigt
Low-Energy-Funktion öffnet und schließt die Tür mit reduzierter Fahrgeschwindigkeit und erfüllt damit höchste Sicherheitsanforderungen
Hinderniserkennung bemerkt ein Hindernis durch Berührung und stoppt den Öffnungs- oder Schließvorgang
Automatische Reversierung erkennt ein Hindernis und kehrt zurück in die Öffnungsposition
Push & Go-Funktion löst nach leichtem manuellen Druck auf das Türblatt die Antriebsautomatik aus

Antrieb kann mit Rollenschiene oder Gestänge verwendet werden
Frei parametrierbare Ein- und Ausgänge für unterschiedliche Funktionen
Vernetzbar und mittels offenem Standard (BACnet) in die Gebäudeautomation integrierbar

Kontaktieren Sie uns

Leises, elektromechanisches Antriebssystem mit einer Bauhöhe von nur 7 cm für 1-flügelige Drehtüren.

Anwendungsbereiche

Einflügelige rechte und linke Anschlagtüren
Anschlagtüren bis 1400 mm Flügelbreite oder 180 kg Gewicht
Eingangs- und Innentüren mit mäßiger Begehfrequenz
Türblattmontage und Kopfmontage

Einbausituationen in Referenzobjekten und Videos

Slimdrive EMD mit GC 342 Laserscanner und TZ 320 Türzentrale

Das größte Science Center in Deutschland, die experimenta in Heilbronn. Ausgestattet mit innovativer GEZE Technik bietet sie ihren Besuchern eine einzigartige Wissens- und Erlebniswelt. © Jürgen Pollak / GEZE GmbH

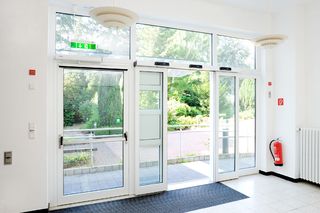

Automatischer Schiebetürantrieb Slimdrive SL und automatischer Drehtürantrieb Slimdrive EMD mit Gleitschiene und Panikstange, eingebaut in der Finanzakademie Bonn

Sehr laufruhiges verschleißarmes automatisches Linear-Schiebetürsystem mit geringer Bauhöhe und klarer Designlinie für optimalen Begehkomfort. © Lothar Wels / GEZE GmbH

Drehtürantrieb - Slimdrive SL/ EMD + Gleitschiene + Panikstange, Finanzakademie Bonn

Fluchtwegsicherungen retten Leben und schützen Objekte. Der Anspruch an die Sicherheit ist hoch. Die Systemlösungen von GEZE sorgen für die optimale Verriegelung, Steuerung und Öffnung von Fluchttüren. © Lothar Wels / GEZE GmbH

Technische Daten zum Produkt

	Slimdrive EMD
Flügelgewicht (max.) 1-flügelig	180 kg
Flügelbreite (min.-max.)	750 mm - 1400 mm
Leibungstiefe (max.)	400 mm
Türüberschlag (max.)	50 mm
Antriebstyp	Elektromechanisch
Öffnungswinkel (max.)	130 °
DIN links	Ja
DIN rechts	Ja
Kopfmontage Bandgegenseite mit Gestänge	Ja
Kopfmontage Bandgegenseite mit Rollenschiene	Ja
Kopfmontage Bandseite mit Rollenschiene	Ja
Türblattmontage Bandgegenseite mit Rollenschiene	Nein
Türblattmontage Bandseite mit Rollenschiene	Ja
Türblattmontage Bandseite mit Gestänge	Nein
Mechanischer Endschlag	Nein
Elektrischer Endschlag	Ja
Netztrennung	Hauptschalter im Antrieb
Ansteuerverzögerung (max.)	20 s
Betriebsspannung	230 V
Nennleistung	230 W
Stromversorgung für externe Verbraucher (24 V DC)	1000 mA
Betriebstemperatur	-15 - 50 °C
Luftfeuchtigkeit nicht kondensierend (max.)	95 %
Schutzart	IP20
Betriebsart	Automatik, Daueroffen, Nacht, Aus, Ladenschluss
Funktion Automatik	Ja
Funktion Low-Energy	Ja
Funktion Servo	Nein
Hinderniserkennung	Ja
Automatische Reversierung	Ja
Push & Go	einstellbar
Bedienung	Programmschalter im Antrieb integriert, Programmschalter DPS, Programmschalter MPS
Parametrierung	Serviceterminal ST 220, Programmschalter DPS, GEZEconnects (PC + Bluetooth)
Normkonformität	DIN 18650, EN 16005

Downloads

Ausschreibungstexte

GEZE Service für alle automatischen Türantriebe (.doc | 39 KB)

Slimdrive EMD (.doc | 87 KB)

Slimdrive EMD für barrierefreies WC (.doc | 71 KB)

Baumusterprüfbescheinigung

TÜV Baumusterprüfbescheinigung P-4005/10 für Slimdrive EMD, EMD-F, EMDF-IS EMD-F/R EMD Invers (.pdf | 2 MB)

TÜV-Baumusterprüfbescheinigung DCU 1 DCU 2 DCU 8 - Anhang 1 Sensorliste (2023) (.pdf | 937 KB)

Benutzerhandbuch

Slimdrive EMD EMD-F EMD-F-IS EMD-F/R EMD Invers (.pdf | 389 KB)

Einbausituation

Automatischer Schiebetürantrieb Slimdrive SL und automatischer Drehtürantrieb Slimdrive EMD mit Gleitschiene und Panikstange, eingebaut in der Finanzakademie Bonn

KENNZEICHNUNGSPFLICHT: © Lothar Wels / GEZE GmbH

Drehtürantrieb - Slimdrive SL/ EMD + Gleitschiene + Panikstange, Finanzakademie Bonn

KENNZEICHNUNGSPFLICHT: © Lothar Wels / GEZE GmbH

Slimdrive EMD mit GC 342 Laserscanner und TZ 320 Türzentrale

KENNZEICHNUNGSPFLICHT: © Jürgen Pollak / GEZE GmbH

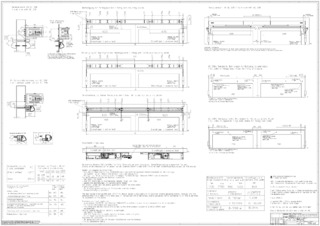

Einbauzeichnung
