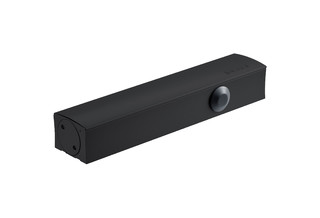

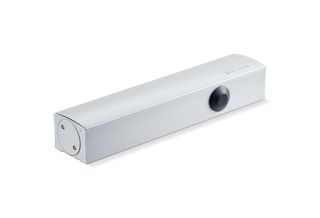

Schließkörper TS 5000 L ECline * Für Gleitschienentürschließer EN 3-5 auf der Bandgegenseite und mit Öffnungsunterstützung
- Stufenlos von vorn einstellbare Schließkraft
- Optische Größenanzeige der Schließkraft sorgt für die richtige Einstellung
- Schließgeschwindigkeit über Ventil von vorn einstellbar
- Endschlag über Ventil von vorn einstellbar
- Öffnungsdämpfung über Ventil von vorn einstellbar
- Türschließer für rechts und links angeschlagene Türen verwendbar
- Geringer Montageaufwand durch wenig Einzelteile und schnelle Einstellung
- Barrierefrei nach DIN 18040 bis EN5 (1250 mm Flügelbreite)
Anwendungsbereiche
- Feuer- und Rauchschutztüren
- Rechte und linke Anschlagtüren
- Anschlagtüren bis 1400 mm Flügelbreite
- Türblattmontage Bandgegenseite und Kopfmontage Bandseite
Einbausituationen in Referenzobjekten und Videos
Türschließer richtig einstellen | TS 5000
In diesem Video zeigen wir Ihnen die Grundeinstellungen eines Türschließers am Beispiel des weit verbreiteten TS 5000 von GEZE.
Montagevideo TS 5000 - Türschließer
Dieser Obenliegende Türschließer für einflügelige Türen steht für eine klare Linienführung. Er ist für die Montage an Feuer- und Rauchschutztüren zugelassen.
Technische Daten zum Produkt
| Schließkörper TS 5000 L ECline | |
| Schließkraft nach EN 1154 | EN 3 - 5 |
| Flügelbreite (max.) | 1250 mm |
| Montageart | Türblattmontage Bandgegenseite, Kopfmontage Bandseite |
| Öffnungswinkel (max.) | 120 ° |
| Gleiche Ausführung DIN-L und DIN-R | Ja |
| Normkonformität | DIN 18040, EN 1154:1996/A1:2002/AC:2006 |
| Eignung Brandschutztüren | Ja |
| Länge | 287 mm |
| Breite | 47 mm |
| Höhe | 60 mm |
| Schließkraft einstellbar | Ja, stufenlos |
| Schließgeschwindigkeit einstellbar | Ja |
| Endschlag einstellbar | Ja, über Ventil |
| Öffnungsdämpfung integriert | Ja, hydraulisch einstellbar |
| Position Schließkraftverstellung | Vorn |
| Optische Schließkraftanzeige | Ja |
| Sicherheitsventil gegen Überlast | Ja |
| Thermostabilisierte Ventile | Ja |
