Slimdrive EMD-F/R

Slimdrive EMD-F/R * Elektromechanischer Drehtürantrieb für einflügelige Feuer- und Rauchschutztüren mit integriertem Rauchschalter

Slimdrive EMD-F/R
  • Stufenlos einstellbare Schließkraft von EN 4-6
  • Integrierte Rauchschalterzentrale, deren Signal im Brandfall die Tür selbstständig schließt
  • Öffnungs- und Schließgeschwindigkeit kann individuell angepasst werden
  • Mechanischer Endschlag im stromlosen Betrieb und elektrischer Endschlag im Regelbetrieb, der die Tür kurz vor der Geschlossenlage beschleunigt
  • Low-Energy-Funktion öffnet und schließt die Tür mit reduzierter Fahrgeschwindigkeit und erfüllt damit höchste Sicherheitsanforderungen
  • Windfang-Funktion regelt das Öffnen und Schließen von zwei hintereinander liegenden Türen (Schleuse)
Mehr anzeigen
  • Hinderniserkennung bemerkt ein Hindernis durch Berührung und stoppt den Öffnungs- oder Schließvorgang
  • Automatische Reversierung erkennt ein Hindernis und kehrt zurück in die Öffnungsposition
  • Push & Go-Funktion löst nach leichtem manuellen Druck auf das Türblatt die Antriebsautomatik aus
  • Antrieb kann mit Rollenschiene oder Gestänge verwendet werden
  • Servo-Funktion zur motorischen Unterstützung bei manueller Öffnung der Tür
Kontaktieren Sie uns

Slimdrive EMD-F/R

Elektromechanischer Drehtürantrieb für einflügelige Feuer- und Rauchschutztüren mit integriertem Rauchschalter

Anwendungsbereiche

  • Feuer- und Rauchschutztüren
  • Einflügelige rechte und linke Anschlagtüren
  • Anschlagtüren bis 1400 mm Flügelbreite oder 230 kg Gewicht
  • Minimale Breite des Türflügels 750 mm
  • Innen- und Außentüren mit hoher Begehfrequenz
  • Kopfmontage Band- und Bandgegenseite

Technische Daten zum Produkt

Slimdrive EMD-F/R
Höhe 70 mm
Tiefe 121 mm
Flügelgewicht (max.) 1-flügelig 230 kg
Flügelbreite (min.-max.) 1400 mm
Öffnungswinkel (max.) 130 °
Federvorspannung EN4 - EN6
DIN links Ja
DIN rechts Ja
Kopfmontage Bandgegenseite mit Gestänge Ja
Kopfmontage Bandseite mit Gleitschiene Ja
Mechanischer Endschlag Ja
Elektrischer Endschlag Ja
Netztrennung Hauptschalter im Antrieb
Betriebsspannung 230 V
Nennleistung 230 W
Stromversorgung für externe Verbraucher (24 V DC) 1000 mA
Betriebstemperatur -15 - 50 °C
Schutzart IP20
Betriebsart Aus, Automatik, Daueroffen, Ladenschluss, Nacht
Funktionsart Automatische Drehtürsysteme
Funktion Automatik Ja
Funktion Low-Energy Ja
Hinderniserkennung Ja
Automatische Reversierung Ja
Push & Go einstellbar
Parametrierung GEZEconnects (PC + Bluetooth), Programmschalter DPS
Normkonformität DIN 18263-4, EN 16005
Eignung Brandschutztüren Ja
Rauchschalter integriert Ja

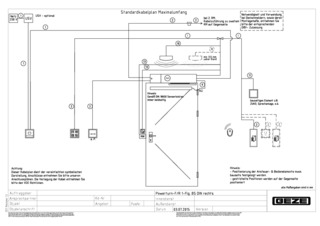

Downloads

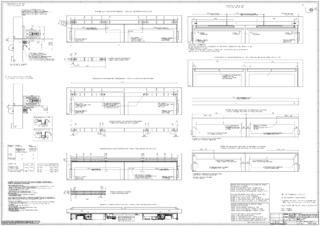

Adapter Sensorgestänge EMD / EMD-F (.dwg | 590 KB)

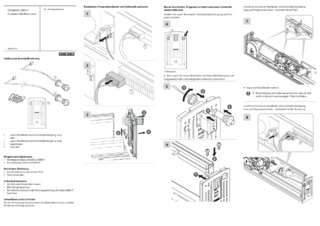

Adapterkit für Gestänge GC 334 GC 335 GC 338 (.pdf | 180 KB) Einbauzeichnung DE EN (643397)
Einbauzeichnung Slimdrive EMD Türblattmontage Bandseite Rollenschiene 1-flügelig (.dwg | 645 KB)

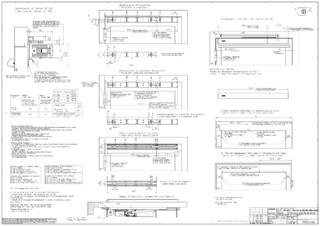

EMD EMD-F EMD F/R Kopfmontage Bandseite Rollenschienen (.pdf | 457 KB) Einbauzeichnung DE EN (739831)
EMD EMD-F EMD F/R Kopfmontage Bandgegenseite Rollenschiene (.pdf | 503 KB) Einbauzeichnung DE EN (739863)

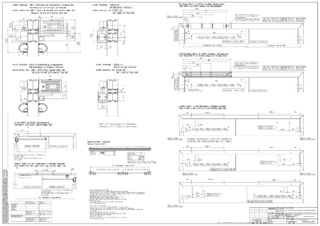

EMD EMD-F EMDF-IS Kopfmontage Bandgegenseite Gestänge 2-flg (.pdf | 592 KB) Einbauzeichnung DE EN (739807)
EMD EMD-F Türblattmontage Bandseite Rollenschiene (.pdf | 395 KB) Einbauzeichnung DE EN (739724)

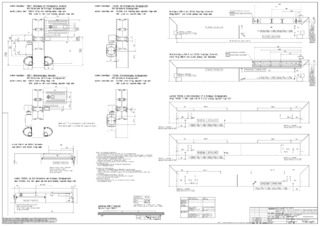

EMD, EMD F, EMD F/ R Kopfmontage Bandgegenseite Gestänge (.pdf | 442 KB) Einbauzeichnung DE EN (739706)
EMD/-F (IS) Kopfmontage Bandseite Rollenschiene 2-flg. (.pdf | 590 KB) Einbauzeichnung DE EN (739752)
GC 334 Sensorgleitschiene Befestigungslochbild (.pdf | 321 KB) Einbauzeichnung DE EN (643407)
GC 338 Sensorgleitschiene Befestigungslochbild (.pdf | 252 KB) Einbauzeichnung DE EN (739710)
GC GR mit GC 334 für Slimdrive EMD / TSA 160 (.dxf | 6 MB)
GC GR Sensorrollenschiene mit GC 334 Sensormodul für Slimdrive TSA 160 NT (.dwg | 903 KB)
Sensorgleitschiene GC 338 für Slimdrive EMD TSA160 NT (.dxf | 2 MB)
Sensorollenschiene GC GR für GC 338 Sensorleisteor Slimdrive EMD /TSA 160 NT (.dwg | 453 KB)
Slimdrive EMD (.dwg | 2 MB)

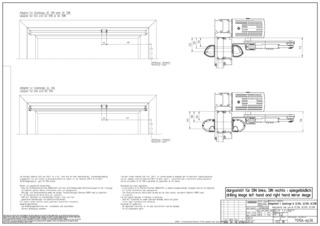

Slimdrive EMD / Slimdrive EMD-F Adapter Sensorgestänge GC 335 /GC 338 (.dxf | 3 MB)
Slimdrive EMD Invers, Slimdrive EMD, Slimdrive EMD-F/R Kopfmontage Bandgegenseite Gestänge, 2-flügig. (.dxf | 8 MB)
Slimdrive EMD Invers, Slimdrive EMD, Slimdrive EMD-F/R Türblattmontage Bandseite Rollenschienen, 1flg. (.dxf | 3 MB)
Slimdrive EMD Kopfmontage Bandgegenseite Rollenschiene 1-flg. (.dxf | 11 MB)
Slimdrive EMD Kopfmontage Bandgegenseite Gestänge 1-flg. (.dwg | 2 MB)
Slimdrive EMD Kopfmontage Bandgegenseite Gestänge 1-flg. (.dxf | 8 MB)
Slimdrive EMD Kopfmontage Bandgegenseite Rollenschiene 1-flg. (.dwg | 2 MB)
Slimdrive EMD Kopfmontage Bandgegenseite Rollenschiene 2-flg. (.dxf | 8 MB)
Slimdrive EMD Kopfmontage Bandgegenseite Rollenschiene 2-flg. (.dwg | 2 MB)
Slimdrive EMD Kopfmontage Bandgegenseite Rollenschiene 2-flg. (.pdf | 589 KB) Einbauzeichnung DE EN (1740046)
Slimdrive EMD Kopfmontage Bandseite Rollenschien 2-flg. (.dwg | 2 MB)
Slimdrive EMD Kopfmontage Bandseite Rollenschiene 1-flg. (.dwg | 2 MB)
Slimdrive EMD Kopfmontage Bandseite Rollenschiene 1-flg. (.dxf | 9 MB)
Slimdrive EMD Kopfmontage Bandseite Rollenschiene 2-flg. (.dxf | 10 MB)
Slimdrive EMD-F 2-flg .+ISM-Gleitschiene-Drehlager + GC 334 Kopfmontage Bandgegenseite TS 5000 (.pdf | 529 KB) Einbauzeichnung DE EN (739784)
Slimdrive EMD-F 2flg.+ GC 334 + ISM-Gleitschiene VP + Drehlager Kopfmontage- Bandseite TS 5000 (.pdf | 507 KB) Einbauzeichnung DE EN (739745)
Slimdrive EMD-F GC 334 Bandgegenseite Kopfmontage ISM TS 5000 (.dxf | 5 MB)
Slimdrive EMD-F GC 334 Bandseite Kopfmontage ISM TS 5000 (.dxf | 5 MB)
Slimdrive EMD-F GC 334 Kopfmontage Bandgegenseite Gestänge ISM TS 5000 (.dxf | 5 MB)
TS 5000 EMD-F 2-fl. + ISM-Gleitschiene + Drehlager + GC 334 Kopfmontage/Bandgegenseite (.pdf | 512 KB) Einbauzeichnung DE EN (739663)
TS 5000 ISM + Slimdrive EMD-F + GC 334 Bandgegenseite Kopfmontage Gestäng (.dwg | 799 KB)
TS 5000 ISM + Slimdrive EMD-F + GC 334 Bandgegenseite Kopfmontage Gestänge (.dwg | 973 KB)
TS 5000 ISM + Slimdrive EMD-F + GC 334 Bandgegenseite Kopfmontage Gestänge (.dwg | 853 KB)
