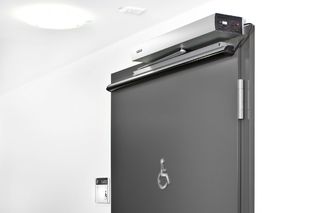

Slimdrive EMD-F

Slimdrive EMD-F * Elektromechanischer Drehtürantrieb für einflügelige Feuer- und Rauchschutztüren

Slimdrive EMD-F
  • Stufenlos einstellbare Schließkraft von EN 4-6
  • Öffnungs- und Schließgeschwindigkeit kann individuell angepasst werden
  • Mechanischer Endschlag im stromlosen Betrieb und elektrischer Endschlag im Regelbetrieb, der die Tür kurz vor der Geschlossenlage beschleunigt
  • Low-Energy-Funktion öffnet und schließt die Tür mit reduzierter Fahrgeschwindigkeit und erfüllt damit höchste Sicherheitsanforderungen
  • Servo-Funktion zur motorischen Unterstützung bei manueller Öffnung der Tür
  • Windfang-Funktion regelt das Öffnen und Schließen von zwei hintereinander liegenden Türen (Schleuse)
Mehr anzeigen
  • Hinderniserkennung bemerkt ein Hindernis durch Berührung und stoppt den Öffnungs- oder Schließvorgang
  • Automatische Reversierung erkennt ein Hindernis und kehrt zurück in die Öffnungsposition
  • Push & Go-Funktion löst nach leichtem manuellen Druck auf das Türblatt die Antriebsautomatik aus
  • Antrieb kann mit Rollenschiene oder Gestänge verwendet werden
Kontaktieren Sie uns

Anwendungsbereiche

  • Feuer- und Rauchschutztüren
  • Einflügelige rechte und linke Anschlagtüren
  • Anschlagtüren bis 1400 mm Flügelbreite oder 230 kg Gewicht
  • Innen- und Außentüren mit hoher Begehfrequenz
  • Türblattmontage und Kopfmontage

Technische Daten zum Produkt

Slimdrive EMD-F
Höhe 70 mm
Tiefe 121 mm
Flügelgewicht (max.) 1-flügelig 230 kg
Bandmaß (min.-max.) 2-flügelig 1500 mm - 2800 mm
Flügelbreite (min.-max.) 750 mm - 1400 mm
Leibungstiefe (max.) 400 mm
Türüberschlag (max.) 30 mm
Antriebstyp Elektromechanisch
Öffnungswinkel (max.) 130 °
Federvorspannung EN4 - EN6
DIN links Ja
DIN rechts Ja
Kopfmontage Bandgegenseite mit Gestänge Ja
Kopfmontage Bandgegenseite mit Rollenschiene Ja
Kopfmontage Bandseite mit Rollenschiene Ja
Türblattmontage Bandseite mit Rollenschiene Ja
Mechanischer Endschlag Ja
Elektrischer Endschlag Ja
Elektrische Schließfolgeregelung Ja
Netztrennung Hauptschalter im Antrieb
Ansteuerverzögerung (max.) 20 s
Betriebsspannung 230 V
Nennleistung 230 W
Stromversorgung für externe Verbraucher (24 V DC) 1000 mA
Betriebstemperatur -15 - 50 °C
Schutzart IP20
Betriebsart Aus, Automatik, Daueroffen, Ladenschluss, Nacht
Funktionsart Vollautomat
Funktion Automatik Ja
Funktion Low-Energy Ja
Funktion Servo Ja
Funktion Tasten Ja
Windfangfunktion Ja
Hinderniserkennung Ja
Automatische Reversierung Ja
Push & Go einstellbar
Bedienung Programmschalter DPS, Programmschalter im Antrieb integriert
Parametrierung GEZEconnects (PC + Bluetooth), Serviceterminal ST 220
Normkonformität DIN 18263-4, DIN 18650, EN 16005
Eignung Brandschutztüren Ja
