Slimdrive EMD

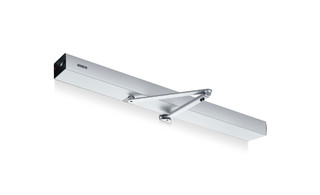

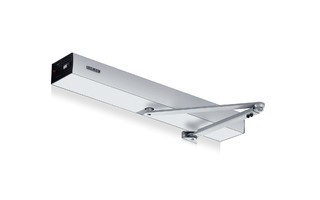

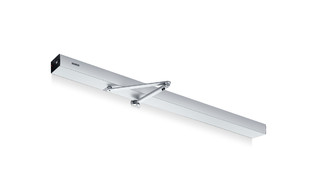

Slimdrive EMD-F * Elektromechanischer Drehtürantrieb für einflügelige Feuer- und Rauchschutztüren

Stufenlos einstellbare Schließkraft von EN 4-6
Öffnungs- und Schließgeschwindigkeit kann individuell angepasst werden
Mechanischer Endschlag im stromlosen Betrieb und elektrischer Endschlag im Regelbetrieb, der die Tür kurz vor der Geschlossenlage beschleunigt
Low-Energy-Funktion öffnet und schließt die Tür mit reduzierter Fahrgeschwindigkeit und erfüllt damit höchste Sicherheitsanforderungen
Servo-Funktion zur motorischen Unterstützung bei manueller Öffnung der Tür
Hinderniserkennung bemerkt ein Hindernis durch Berührung und stoppt den Öffnungs- oder Schließvorgang

Automatische Reversierung erkennt ein Hindernis und kehrt zurück in die Öffnungsposition
Push & Go-Funktion löst nach leichtem manuellen Druck auf das Türblatt die Antriebsautomatik aus
Antrieb kann mit Rollenschiene oder Gestänge verwendet werden
Rauchschalterzentrale anschließbar, deren Signal im Brandfall die Tür selbstständig schließen lässt
Frei parametrierbare Ein- und Ausgänge für unterschiedliche Funktionen
Vernetzbar und mittels offenem Standard (BACnet) in die Gebäudeautomation integrierbar

Kontaktieren Sie uns

Anwendungsbereiche

Feuer- und Rauchschutztüren
Feststellanlagen mit integrierter Feststellung - landesspezifische Anforderungen sind zu beachten
Einflügelige rechte und linke Anschlagtüren
Anschlagtüren bis 1400 mm Flügelbreite oder 230 kg Gewicht
Innen- und Außentüren mit hoher Begehfrequenz
Türblattmontage und Kopfmontage

Technische Daten zum Produkt

	Slimdrive EMD-F
Flügelgewicht (max.) 1-flügelig	230 kg
Flügelbreite (min.-max.)	750 mm - 1400 mm
Leibungstiefe (max.)	400 mm
Türüberschlag (max.)	30 mm
Antriebstyp	Elektromechanisch
Öffnungswinkel (max.)	130 °
DIN links	Ja
DIN rechts	Ja
Kopfmontage Bandgegenseite mit Gestänge	Ja
Kopfmontage Bandgegenseite mit Rollenschiene	Ja
Kopfmontage Bandseite mit Rollenschiene	Ja
Türblattmontage Bandgegenseite mit Rollenschiene	Nein
Türblattmontage Bandseite mit Rollenschiene	Ja
Türblattmontage Bandseite mit Gestänge	Nein
Mechanischer Endschlag	Ja
Elektrischer Endschlag	Ja
Netztrennung	Hauptschalter im Antrieb
Ansteuerverzögerung (max.)	20 s
Betriebsspannung	230 V
Nennleistung	230 W
Stromversorgung für externe Verbraucher (24 V DC)	1000 mA
Betriebstemperatur	-15 - 50 °C
Luftfeuchtigkeit nicht kondensierend (max.)	95 %
Schutzart	IP20
Betriebsart	Automatik, Daueroffen, Nacht, Aus, Ladenschluss
Funktion Automatik	Ja
Funktion Low-Energy	Ja
Funktion Servo	Ja
Hinderniserkennung	Ja
Automatische Reversierung	Ja
Push & Go	einstellbar
Bedienung	Programmschalter im Antrieb integriert, Programmschalter DPS, Programmschalter MPS
Parametrierung	Serviceterminal ST 220, Programmschalter DPS, GEZEconnects (PC + Bluetooth)
Normkonformität	DIN 18263-4, DIN 18650, EN 16005
Eignung Brandschutztüren	Ja

Downloads

Ausschreibungstexte

GEZE Service für alle automatischen Türantriebe (.doc | 39 KB)

Slimdrive EMD-F (.doc | 92 KB)

Baumusterprüfbescheinigung

TÜV Baumusterprüfbescheinigung P-4005/10 für Slimdrive EMD, EMD-F, EMDF-IS EMD-F/R EMD Invers (.pdf | 2 MB)

Benutzerhandbuch

Slimdrive EMD EMD-F EMD-F-IS EMD-F/R EMD Invers (.pdf | 389 KB)

Einbausituation

Drehtürantrieb Slimdrive EMD-F in der Klinik Medicus in Wrocławiu, Polen

KENNZEICHNUNGSPFLICHT: © Fotograﬁa Maciej Lulko / GEZE GmbH

Drehtürantrieb Slimdrive EMD-F IS in der Klinik Medicus in Wrocławiu, Polen

KENNZEICHNUNGSPFLICHT: © Fotografia Maciej Lulko / GEZE GmbH

Drehtürsystem Slimdrive EMD-F in der Klinik Medicus in Wrocławiu, Polen

KENNZEICHNUNGSPFLICHT: © Fotograﬁa Maciej Lulko / GEZE GmbH

Drehtürsystem Slimdrive EMD-F IS in der Klinik Medicus in Wrocławiu, Polen

KENNZEICHNUNGSPFLICHT: © Fotograﬁa Maciej Lulko / GEZE GmbH

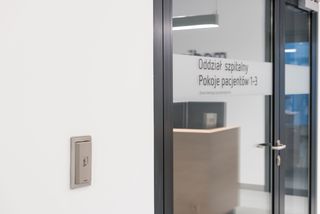

Taster für den Drehtürantrieb Slimdrive EMD-F IS

KENNZEICHNUNGSPFLICHT: © Fotograﬁa Maciej Lulko / GEZE GmbH

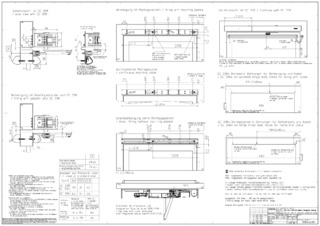

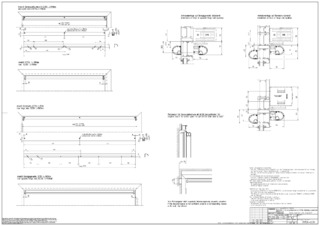

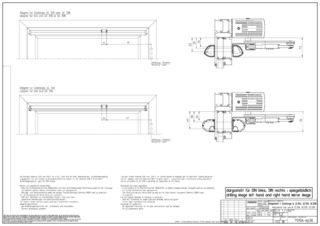

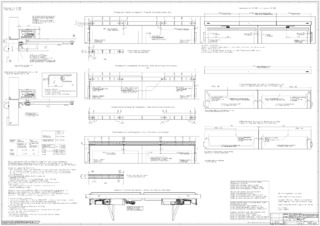

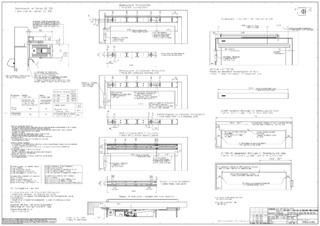

Einbauzeichnung

Adapter Sensorgestänge EMD / EMD-F (.dwg | 590 KB)

Adapterkit für Gestänge GC 334 GC 335 GC 338 (.pdf | 180 KB)

Einbauzeichnung Slimdrive EMD Türblattmontage Bandseite Rollenschiene 1-flügelig (.dwg | 645 KB)

EMD EMD-F EMD F/R Kopfmontage Bandseite Rollenschienen (.pdf | 457 KB)

EMD EMD-F EMD F/R Kopfmontage Bandgegenseite Rollenschiene (.pdf | 503 KB)

EMD EMD-F EMDF-IS Kopfmontage Bandgegenseite Gestänge 2-flg (.pdf | 592 KB)

EMD EMD-F Türblattmontage Bandseite Rollenschiene (.pdf | 395 KB)

EMD, EMD F, EMD F/ R Kopfmontage Bandgegenseite Gestänge (.pdf | 442 KB)

EMD/-F (IS) Kopfmontage Bandseite Rollenschiene 2-flg. (.pdf | 590 KB)

GC 334 Sensorgleitschiene Befestigungslochbild (.pdf | 321 KB)

GC 338 Sensorgleitschiene Befestigungslochbild (.pdf | 252 KB)

GC GR mit GC 334 für Slimdrive EMD / TSA 160 (.dxf | 6 MB)

GC GR Sensorrollenschiene mit GC 334 Sensormodul für Slimdrive TSA 160 NT (.dwg | 903 KB)

Sensorgleitschiene GC 338 für Slimdrive EMD TSA160 NT (.dxf | 2 MB)

Sensorollenschiene GC GR für GC 338 Sensorleisteor Slimdrive EMD /TSA 160 NT (.dwg | 453 KB)

Slimdrive EMD (.dwg | 2 MB)

Slimdrive EMD / Slimdrive EMD-F Adapter Sensorgestänge GC 335 /GC 338 (.dxf | 3 MB)

Slimdrive EMD Invers, Slimdrive EMD, Slimdrive EMD-F/R Kopfmontage Bandgegenseite Gestänge, 2-flügig. (.dxf | 8 MB)

Slimdrive EMD Invers, Slimdrive EMD, Slimdrive EMD-F/R Türblattmontage Bandseite Rollenschienen, 1flg. (.dxf | 3 MB)

Slimdrive EMD Kopfmontage Bandgegenseite Rollenschiene 1-flg. (.dxf | 11 MB)

Slimdrive EMD Kopfmontage Bandgegenseite Gestänge 1-flg. (.dwg | 2 MB)

Slimdrive EMD Kopfmontage Bandgegenseite Gestänge 1-flg. (.dxf | 8 MB)

Slimdrive EMD Kopfmontage Bandgegenseite Rollenschiene 1-flg. (.dwg | 2 MB)

Slimdrive EMD Kopfmontage Bandseite Rollenschien 2-flg. (.dwg | 2 MB)

Slimdrive EMD Kopfmontage Bandseite Rollenschiene 1-flg. (.dwg | 2 MB)

Slimdrive EMD Kopfmontage Bandseite Rollenschiene 1-flg. (.dxf | 9 MB)

Slimdrive EMD Kopfmontage Bandseite Rollenschiene 2-flg. (.dxf | 10 MB)

Slimdrive EMD-F 2-flg .+ISM-Gleitschiene-Drehlager + GC 334 Kopfmontage Bandgegenseite TS 5000 (.pdf | 529 KB)

Slimdrive EMD-F 2flg.+ GC 334 + ISM-Gleitschiene VP + Drehlager Kopfmontage- Bandseite TS 5000 (.pdf | 507 KB)

Slimdrive EMD-F GC 334 Bandgegenseite Kopfmontage ISM TS 5000 (.dxf | 5 MB)

Slimdrive EMD-F GC 334 Bandseite Kopfmontage ISM TS 5000 (.dxf | 5 MB)

Slimdrive EMD-F GC 334 Kopfmontage Bandgegenseite Gestänge ISM TS 5000 (.dxf | 5 MB)

TS 5000 EMD-F 2-fl. + ISM-Gleitschiene + Drehlager + GC 334 Kopfmontage/Bandgegenseite (.pdf | 512 KB)

TS 5000 ISM + Slimdrive EMD-F + GC 334 Bandgegenseite Kopfmontage Gestäng (.dwg | 799 KB)

TS 5000 ISM + Slimdrive EMD-F + GC 334 Bandgegenseite Kopfmontage Gestänge (.dwg | 973 KB)

TS 5000 ISM + Slimdrive EMD-F + GC 334 Bandgegenseite Kopfmontage Gestänge (.dwg | 853 KB)

Flyer/Folder

GEZE Automatische Drehtüren (.pdf | 1 MB)

Kabelplan

Standardkabelplan Slimdrive EMD-F 1-flg. DIN rechts (.pdf | 359 KB)

Konformitätserklärung

Konformitätserklärung EMD F / EMD F-IS (.pdf | 5 MB)

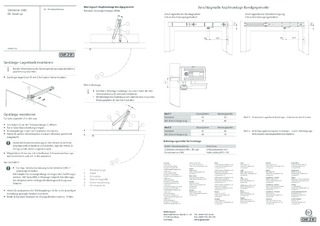

Montageanleitung
