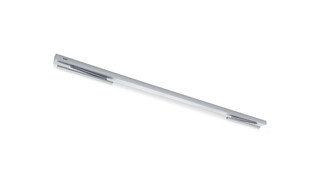

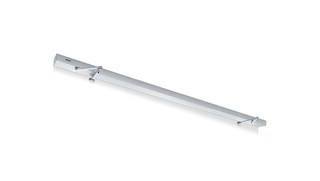

Powerturn F-IS * Elektromechanisches Drehtürsystem für zweiflügelige Feuer- und Rauchschutztüren mit Schließfolgeregelung
- Smart swing-Funktion für leichtes manuelles Öffnen der Tür
- Stufenlos einstellbare Schließkraft von EN4-7
- Öffnungs- und Schließgeschwindigkeit kann individuell angepasst werden
- Mechanischer Endschlag im stromlosen Betrieb und elektrischer Endschlag im Regelbetrieb, der die Tür kurz vor der Geschlossenlage beschleunigt
- Mechanische und elektrische Schließfolgeregelung hält den Gangflügel in Warteposition bis der Standflügel geschlossen ist
- Low-Energy-Funktion öffnet und schließt die Tür mit reduzierter Fahrgeschwindigkeit und erfüllt damit höchste Sicherheitsanforderungen
- Windfang-Funktion regelt das Öffnen und Schließen von zwei hintereinander liegenden Türen (Schleuse)
- Hinderniserkennung bemerkt ein Hindernis durch Berührung und stoppt den Öffnungs- oder Schließvorgang
- Automatische Reversierung erkennt ein Hindernis und kehrt zurück in die Öffnungsposition
- Push & Go-Funktion löst nach leichtem manuellen Druck auf das Türblatt die Antriebsautomatik aus
- Antrieb kann mit Rollenschiene oder Gestänge verwendet werden
- Servo-Funktion zur motorischen Unterstützung bei manueller Öffnung der Tür
- Optionale Funkempfangsplatine für kabellose Ansteuerung per Funksender
Anwendungsbereiche
- Feuer- und Rauchschutztüren
- Zweiflügelige rechte und linke Anschlagtüren
- Anschlagtüren bis 3200 mm Bandabstand, 1600 mm Flügelbreite und 600 kg Gewicht
- Minimaler Bandabstand 1600 mm
- Innen- und Außentüren mit hoher Begehfrequenz
- Kopfmontage Band- und Bandgegenseite
Einbausituationen in Referenzobjekten und Videos
Technische Daten zum Produkt
Powerturn F-IS | |
Höhe | 70 mm |
Breite | 720 mm |
Tiefe | 130 mm |
Flügelgewicht (max.) 1-flügelig | 600 kg |
Bandmaß (min.-max.) 2-flügelig Gestänge | 1600 mm - 3200 mm |
Bandmaß (min.-max.) 2-flügelig Rollenschiene | 1600 mm - 2800 mm |
Flügelbreite (min.-max.) | 800 mm - 1600 mm |
Leibungstiefe (max.) | 300 mm |
Antriebstyp | Elektromechanisch |
Öffnungswinkel (max.) | 136 ° |
Federvorspannung | EN4 - EN7 |
DIN links | Ja |
DIN rechts | Ja |
Kopfmontage Bandgegenseite mit Gestänge | Ja |
Kopfmontage Bandgegenseite mit Rollenschiene | Ja |
Kopfmontage Bandseite mit Rollenschiene | Ja |
Mechanischer Endschlag | Ja |
Elektrischer Endschlag | Ja |
Elektrische Schließfolgeregelung | Ja |
Mechanische Schließfolgeregelung | Ja |
Netztrennung | Hauptschalter im Antrieb |
Ansteuerverzögerung (max.) | 10 s |
Betriebsspannung | 230 V |
Nennleistung | 200 W |
Stromversorgung für externe Verbraucher (24 V DC) | 1200 mA |
Betriebstemperatur | -15 - 50 °C |
Schutzart | IP30 |
Betriebsart | Automatik, Nacht, Daueroffen, Ladenschluss, Aus |
Funktionsart | Vollautomat |
Funktion Automatik | Ja |
Funktion Low-Energy | Ja |
Funktion Smart swing | Ja |
Funktion Servo | Ja |
Funktion Tasten | Ja |
Windfangfunktion | Ja |
Hinderniserkennung | Ja |
Automatische Reversierung | Ja |
Push & Go | einstellbar |
Bedienung | GEZEconnects (PC + Bluetooth), Serviceterminal ST 220, Programmschalter DPS |
Parametrierung | GEZEconnects (PC + Bluetooth), Serviceterminal ST 220 |
Normkonformität | DIN 18263-4, DIN 18650, EN 1158, EN 16005 |
Eignung Brandschutztüren | Ja |
